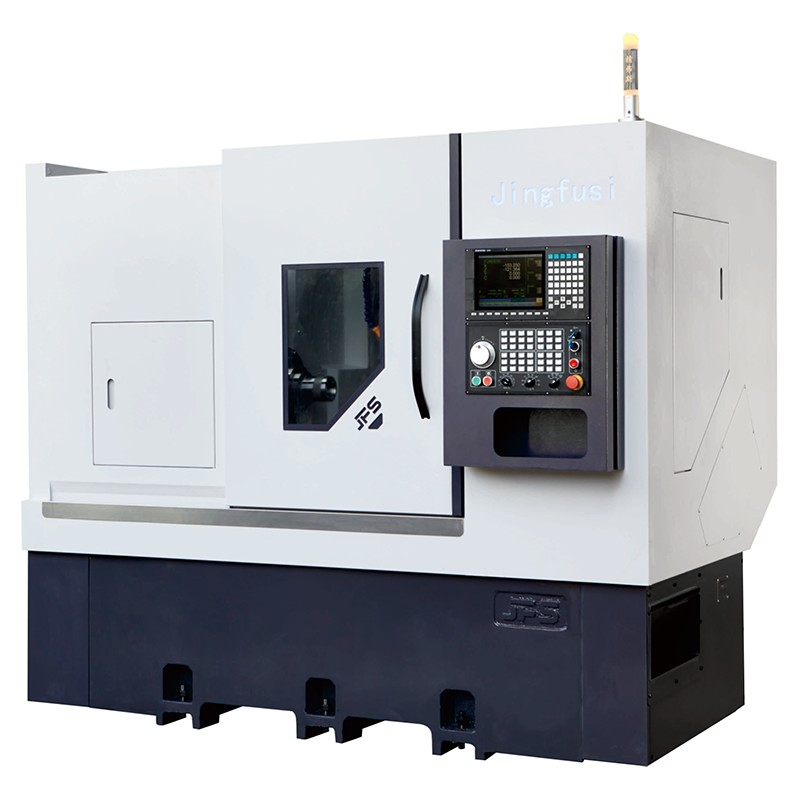

Sorvausrevolveri CNC-sorvi CK46 52 76TWS

Tehtaana Jingfusi valmistaa asiakkaille laadukkaita Turning Turret CNC-sorvia CK46 52 76TWS. Tämä tuote on käsitelty useilla tarkkuusprosesseilla, mikä takaa laitteiston pitkäaikaisen vakaan toiminnan, mutta myös koneen yleisen käyttöiän. Kokonaiskustannustehokkuus on erittäin korkea, sekä työstökoneen tehokkuus että huoltokustannukset myöhempänä ajankohtana ovat erinomaisia. Tervetuloa ottamaan yhteyttä!

Malli:CK46/52

Lähetä kysely

Tuotteen Kuvaus

Jingfusin toimittajan Turning Revolution CNC-sorvi CK46 52 76TWS soveltuu materiaalien, kuten ruostumattoman teräksen, titaaniseoksen, hiiliteräksen ja muottiteräksen, karkeaan ja viimeistelyyn. Seuraavassa on muita tämän tuotteen kohokohtia:

· Varustettu neljällä lukitustoiminnolla, jotka estävät heilumisen ja kallistumisen poiston aikana, mikä varmistaa koneistuksen tarkkuuden.
· Integroitu valu käy läpi ikääntymisprosesseja, kuten hehkutuksen ja tärinäajan pitkän vakauden takaamiseksi ja koneen käyttöiän pidentämiseksi.

Pääerittely

Sorvin malli		yksikkö	CK46TWS	CK52TWS	CK76TWS	Remart
Käsittelykapasiteetti	Yaxis Max.nopea ajonopeus	mm	Q400	0400	0400
	Suurin kääntöhalkaisija	mm	Ø 200	Ø 250	Ø300	Levy
	Max kääntöpituus	mm	380	380	380
Kara	Karan hydrauliistukka	sisään	6"	8"	O600
	Karan keskikorkeus maasta	mm	1080	1080	1080
	Karan nenä	-	A2-5	A2-6	A2-8
	Karan reiän halkaisija	mm	②56	Q66	Q86
	Tangon materiaalin suurin halkaisija	mm	45	Ø51	072
	Karan maksiminopeus	rpm	4500	4000	2000
	Karan moottorin teho/vääntömomentti	Kw/N.m	11Kw/72Nmor 15Kw/95,5Nm	15Kw/95.5Nm tai 15Kw/143Nm	15Kw/143Nm tai 15Kw/192Nm

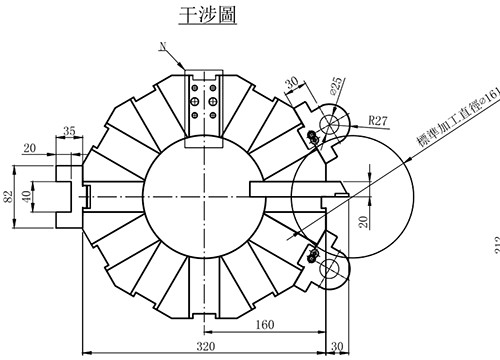

Servo torni	Torni malli		80-12T	80-12T	80-12T
Syöttöakseli	Max.nopea ajonopeus	m/my	24	24	24
	×/Z-akselin moottorin teho/ vääntömomentti	Kw/N.m	YASKAWAI 1,3 KW / 8,34 Nm tai SYNTEC 1,8 KW / mitoitus 11,5 Nm	YASKAWAI 1,3 KW / 8,34 Nm tai SYNTEC 1,8 KW / mitoitus 11,5 Nm	YASKAWAI 1.3KW/8.34Nm tai SYNTEC 1.8KW/nimellinen 11.5Nm
	XZ-akselin C3-grad bll-ruuvit	-	32/32	32/32	32/32
	X/Z-akselin rullan ohjauskiskot	-	35/35	35/35	35/35
	X-akselin tehollinen liike	mm	230	230	230
	Z-akselin tehollinen liike	mm	400	400	400
Tailstock	Tail Seat Trip	mm	400	400	400
Tailstock	tapin kartiomainen reikä	MK	Morse #5	Morse #5	Morse #5
Laitteiden tekniset tiedot	Koneen nettopaino	kg	3500	3600	3700
	Koneen kokonaisteho	KW	11	14.5	18.5
	Kone PxL × K	mm	2300×1600×1700	2300×1600×1700	2300×1600×1700

Työstökonetta optimoidaan jatkuvasti; katso yllä olevat parametrit myös koneen todellisista tiedoista.

Valinnaiset tuotteet

Konfigurointikohde		CK46TWS	CK52TWS	CK76TWS
Pääkara	Mekaaninen kara	●	●	●
Pääkara	Sähköinen kara	O	O	O
ohjain	SYNTEC ohjain	●	●	●
ohjain	FANUC ohjain	O	O	O
Syöttöakseli	Yaskawa	●	●	●
Syöttöakseli	SYNTEC	O	O	O
Kiinnitys	Vedä puristin taaksepäin	●	●	●
Kiinnitys	Heittää	O	O	O
Apulaitteet	Sorvin malli	O	O	O
	Hakkeen kuljetin	O	O	O
	Automatisoitu robotti	O	O	O
	Mekaaninen kara	O	O	O
