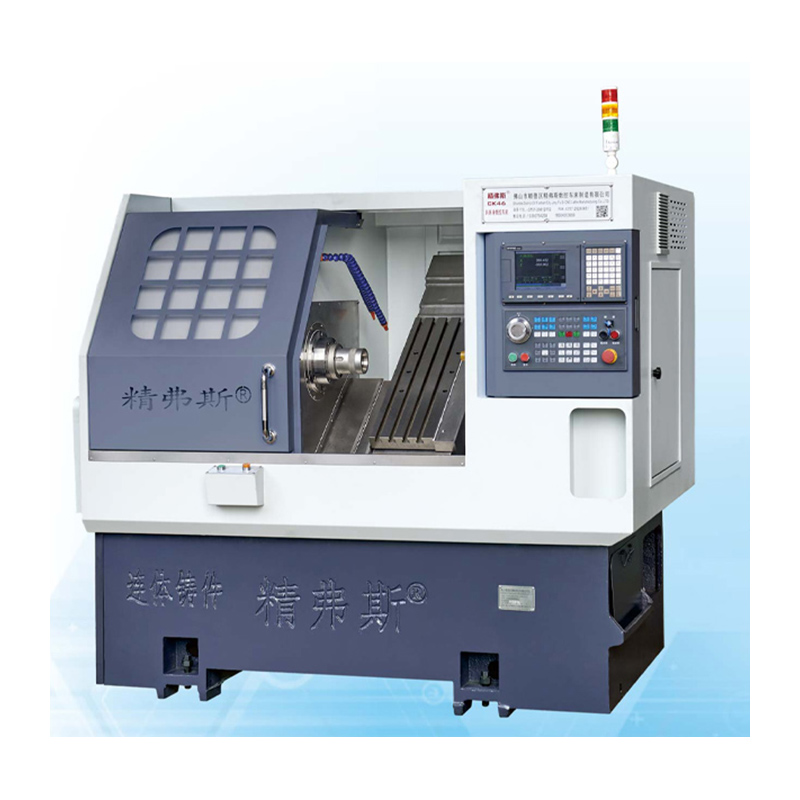

CNC -kalteva sängyn soraskone

Jingfusi® -korkealaatuisella CNC -kaltevalla sorvikoneella on ominaisuudet kätevälle sirupoistolle, täydelliselle toiminnalle, erinomaiselle suorituskyvylle, suurelle jäykkyydelle, korkealle hyötysuhteella ja korkealla tarkkuudella. Käytetään pääasiassa autoosissa, putkistoventtiileissä, muotissa ja muissa toimialoissa.

Malli:CK46

Lähetä kysely

Tuotteen Kuvaus

Jingfusi® CNC: n kalteva sängyn sorasuunia käytetään pääasiassa autoosissa, putkistoventtiileissä, muotissa ja muissa toimialoissa. Se soveltuu myös akselien, levyjen ja muiden osien eräprosessointiin, joissa on monimutkaisia kokoja, erikokoisia ja suuria tarkkuusvaatimuksia. Se voi automaattisesti suorittaa sisä- ja ulkoisten ympyröiden, urien, kartioiden, pallomaisten pintojen, erilaisten metristen ja tuumien kierteiden ja muiden kiertokappaleiden sirujen käsittelyn automaattisesti. Kaikki valut on valmistettu hartsihiekasta, joka on läpikäynyt ikääntymishoidon ja jolla on hyvä stabiilisuus, korkea vahvuus ja hyvä tarkkuus.

Tuotetiedot

Parametriluettelo

projekti		yksikkö	CK46	CK52	CK76
Suurin käännöspituus		mm	350
Sängyn enimmäis käännöksen halkaisija		mm	Ø 500
Suurin käännöshalkaisija rullalaudalla		mm	Ø 160
Sängyn kaltevuus		°	35 °
X/Z -akselin tehokas matka		mm	Halkaisija 1000/400
X/z -akselin ruuvitekniikka		mm	32
X/z -akselin kiskojen tekniset tiedot		mm	35
X/z-akselin moottorin teho		Kw	1.3
X/Z -akselin suurin nopea liike		m/minun	24
Työstötyökalun pituus x leveys x korkeus		mm	2100x1580x1800
Koko koneen kokonaispaino		Kg	2600
Veitsenumero		korjata	8
Neliöveitsen koko		mm	20x20
Pyöreä reikänleikkurin koko		mm	Ø20
Kokonaisvoima		kw	13	13	16
Keskimääräinen virrankulutus		KW / H	2	2	2.5
pääakseli	Karan päätypintamuoto		A2-5	A2-6	A2 -8


	Maksimaalinen karan nopeus	r/min	6000 (asetettu arvoon 4500)	4200 (asetettu arvoon 3500)	3200 (asetettu arvoon 2500)
	Karan moottori	Kw	7.5	7.5	11
	Karan moottorin nimellismomentti	Nm	47,8 nm	47,8 nm	72 nm
	Suurin palkin ohimennen halkaisija	mm	Ø 45	Ø 51	Ø 75

Työkalun tarkkuus

Koneen tarkkuus, Jingfus -tekijästandardi ：
Tärkein testikohta	Kaavio	Havaitsemismenetelmä	Tehdasstandardi


Karan säteittäinen lyönti,		Tunnista ulomman kartion runo	0.0025


X-akselin toistopaikka		Tunnista X-akselin toistuva sijainti. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.0025


Z-akselin toistoasento		Tunnista toistuva sijainti Z -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.0025


Jos asiakas haluaa testata X/Z/Y -akselin ISO- tai VD1 -tarkkuuden, se määritetään sopimuksen kirjoittamishetkellä. Asiakkaan on testattava tämä esine samanaikaisesti Jingfusi -tehtaan alkuperäisen hyväksymisen.
