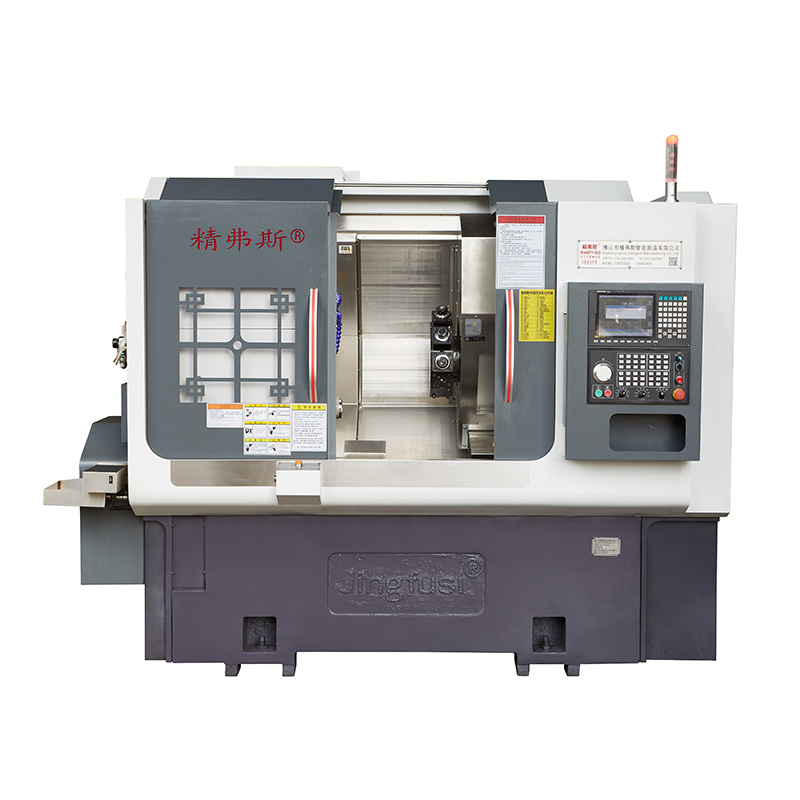

CNC -jyrsintä ja komposiittikone

Jyrsingominaisuus: CNC -jyrsintä ja kääntäminen komposiittikone on varustettu jauhamistyökaluilla, jotka voivat suorittaa toimintoja, kuten poraus, tylsä, muotoilu ja rako. Näitä työkaluja käytetään materiaalin poistamiseen työkappaleesta monimutkaisten muotojen ja ominaisuuksien luomiseksi.

Kääntökyky: Turnilla ja hydraulisella häntävarastolla varustetulla CNC -sorvilla on sorvi kara, jolla on kyky kiertää työkappalaa. Tätä karaa käytetään kääntöoperaatioihin, joihin sisältyy materiaalin poistaminen leikkaamalla työkappaleen kiertäessä. Kääntöä voidaan käyttää lieriömäisten ja kartiomaisten muotojen sekä kierteiden luomiseen.

Moniakselin ohjaus: CNC-mylly-käännöskoneissa on usein useita liikkumisakseleita, mikä mahdollistaa tarkan ja monimutkaisen koneistuksen. Nämä akselit voivat sisältää x-, y-, z- ja kierto -akseleita, jotka mahdollistavat osien koneistumisen useista kulmista ja suuntauksista.

Automaattinen työkalunvaihdin: Torretin CNC -kääntö- ja jyrsintäyhdistelmälaite voivat sisältää automaattisen työkalunvaihtimen, joka voi vaihtaa erilaisia leikkaustyökaluja nopeasti ja tehokkaasti, mikä mahdollistaa keskeytymättömän koneistuksen ja lisääntyneen monipuolisuuden.

Työkappaleen kiinnitys: Kone on varustettu mekanismeilla turvallisesti kiinnittämistä ja pitämistä työkappaleen pitämiseksi paikallaan koneistuksen aikana, tarkkuuden ja toistettavuuden varmistamiseksi.

CAD/CAM-integrointi: CNC-mylly-käännöskoneita hallitaan tyypillisesti tietokoneohjelmistoilla, jotka voivat tulkita CAD (tietokoneavustettua suunnittelu) ja CAM (tietokoneavustettu valmistus) -tiedostoja. Tämä mahdollistaa koneistustoimintojen tarkan ohjelmoinnin ja monimutkaisten osien tuotannon.

Suuri tarkkuus: Nämä koneet tunnetaan suuresta tarkkuudesta ja tiukasta toleranssistaan, mikä sopii sovelluksiin, jotka vaativat monimutkaista ja tarkkaa koneistusta.

Monipuolisuus: CNC-mylly-käännöskoneet ovat monipuolisia ja niitä voidaan käyttää monilla toimialoilla, mukaan lukien ilmailu-, auto-, lääketieteelliset ja yleiset valmistukset.

Tehokkuus: Yhden koneen jyrsintä- ja kääntöoperaatioiden yhdistelmä parantaa tuotannon tehokkuutta, koska se vähentää useiden asetusten ja siirtojen tarvetta eri koneiden välillä.

Kompleksi osatuotanto: CNC-mylly-käännöskoneet ovat ihanteellisia monimutkaisten osien tuottamiseen sekä jauhetuilla että kääntyneillä ominaisuuksilla, koska ne voivat suorittaa kaikki vaadittavat toiminnot yhdessä asennuksessa.

Näitä automaattisia kääntymis- ja jyrsintäyhdistettyjä koneita käytetään yleisesti komponenttien ja osien tuottamisessa, jotka vaativat monimutkaista ja tarkkaa työstöä, kuten moottorikomponentteja, ilmailu- ja avaruusalueita, lääkinnällisiä laitteita ja paljon muuta. Ne ovat arvokas omaisuus nykyaikaisissa valmistusprosesseissa, koska ne virtaviivaistavat tuotantoa ja lisäävät tehokkuutta.

Koneen tarkkuus, Jingfus -tekijästandardi ：
Tärkein testikohta		Kaavio		Havaitsemismenetelmä				Tehdasstandardi
Karan säteittäinen lyönti				Tunnista ulomman kartion runo				0.0035
X-akselin toistopaikka				Tunnista X-akselin toistuva sijainti. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.				0.003
Z-akselin toistoasento				Tunnista toistuva sijainti Z -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.				0.003
Y-akselin toisto-sijainti				Tunnista toistuva sijainti Y -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.				0.004
C -akselin toistoasento				Tunnista C-akselin kiinteän pisteen uudelleen sijoittaminen, Huomaa: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja havaitsemaan sitten toistuva paikannus				20 kaari sekuntia
C -akselin asento kierto				Tunnista C-akselin satunnainen sijaintitarkkuus, HUOMAUTUS: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja tarkista sitten toistuvat asetukset				72 kaari sekuntia
Power Head Pliming Beat				Kartion lyönti				0.015
Power Head Pliming Beat				Puristaminen				0.01
Jos asiakas haluaa testata X/Z/Y -akselin ISO- tai VD1 -tarkkuuden, se määritetään sopimuksen kirjoittamishetkellä. Asiakkaan on testattava tämä esine samanaikaisesti Jingfusi -tehtaan alkuperäisen hyväksymisen.
