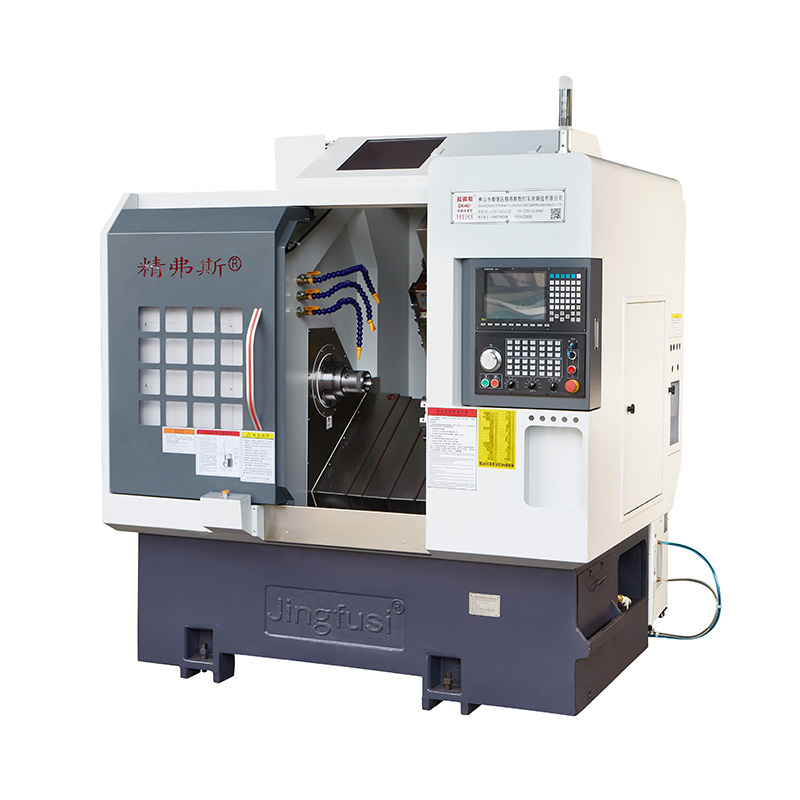

CNC: n kääntöjauhoyhdisteen koneistuskeskus

CNC: n kääntöjauhoyhdisteen koneistuskeskus on ihanteellinen monimutkaisten ja erittäin tarkkojen pyörivien komponenttien valmistukseen. Se mahdollistaa suurimman osan, ellei kaikkien, koneistustoimenpiteiden valmistumisen yhdellä asennuksella. Tämä ei vain takaa tarkkuutta, vaan myös lisää tuottavuutta ja kustannustehokkuutta.

Malli:CK46-4+4+Y

Lähetä kysely

Tuotteen Kuvaus

CNC: n kääntämisjumalan yhdistelmäkonekeskuksen ominaisuudet:

Minimoitu kiinnitys: vähentää tarvetta useisiin kiinnitystoimintoihin, mikä parantaa sekä tehokkuutta että tarkkuutta.

Nopea työkalumuutokset: tukee nopeaa työkalumuutosta, yksinkertaistamalla työkalujärjestelyä helpompaa koneistusta varten.

Kattava koneistus: Tarjoaa valikoiman toimintoja päätyjen ja sivujen komposiittikäsittelyn helpottamiseksi, mikä mahdollistaa monipuoliset koneistusominaisuudet.

Koneen matkakaavio

CNC Turning Milling Compound Machining Center

Tuotetiedot

Parametriluettelo

esine	Sorvin malli	yksikkö	CK46-4+4+Y	CK52-4+4+Y
Käsittely	Keinua sängyn yli	mm	Ø 500
	Suurin kääntöympyrän pituus	mm	320
	Suurin palkin halkaisija	mm	Ø 45	Ø 51 ~ 55
pääakseli	Karan pään tyyppi		A2-5	A2-6

	Karan läpi reikän halkaisija	mm	Ø 56	Ø 66
	Maksimaalinen karan nopeus	r/min	6000 (asetettu arvoon 4500)	4500 (asetettu arvoon 3500)
syöttää	Tehokas x/z/y -akselin matka	mm	800/470/260

	X/Z/Y -akselin suurin nopea liike	m/minun	24 (asetus 18)/24 (asetus 18)/15 (asetus 8)
	X/z/y -akselin ruuvitanko	mm	32/32/25
	X/z/y -akselin kisko	mm	35/35/25
Veitsistorni	Kahdeksan aseman torni	Tietokoneet	8 asemaa, voidaan varustaa kaksoisreiän työkalupidikkeillä, valinnainen 12 asemalla
Sähköpää	Power Head -työkalujen pitämislomake		ER25


	Power Head -työkalu	Tietokoneet	Z-akseli 4+x-akseli 4, 4 ylimääräisen kiinteän työkalunpidikkeellä asennettu
	Suurin voimapään nopeus	r/min	6000 (asetettu arvoon 4000), voidaan yleisesti käyttää tuotteiden käsittelemiseen 4000
	Etäisyys voimanpään akselin ja akselin välillä	mm	65
sähkökoneet	Päämoottorin teho/vääntömomentti	KW / nm	Uuden sukupolven 7,5 kW, 47,75 nm. Teräsosat, joiden käsittelykapasiteetti on yli 80

	X/z/y -akselin moottorin teho/vääntömomentti	KW / nm	1,3 kW/8,39 nm
	X/z Power Head -moottorin teho/vääntömomentti	KW / nm	1,7 kW/8nm
	Enimmäisnopeus Pään moottori	r/min	5000
muut	Karan paikannusjarrulaite		hydraulinen paine


	Sängyn kaltevuus	°	35 °
	Työstötyökalun pituus x leveys x korkeus	mm	2200x1580x1900
	Koko koneen kokonaispaino	Kg	3430
	Kokonaisvoima	kw	13
	Keskimääräinen virrankulutus	KW / H	2

Työkalun tarkkuus

Koneen tarkkuus, Jingfus -tekijästandardi ：
Tärkein testikohta	Kaavio	Tehdasstandardi


Karan säteittäinen lyönti		Tunnista ulomman kartion runo	0.0035


X-akselin toistopaikka		Tunnista X-akselin toistuva sijainti. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.003


Z-akselin toistoasento		Tunnista toistuva sijainti Z -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.003


Y-akselin toisto-sijainti		Tunnista toistuva sijainti Y -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.004


C -akselin toistoasento		Tunnista C-akselin kiinteän pisteen uudelleen sijoittaminen, Huomaa: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja havaitsemaan sitten toistuva paikannus	20 kaari sekuntia


C -akselin asento kierto		Tunnista C-akselin satunnainen sijaintitarkkuus, HUOMAUTUS: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja tarkista sitten toistuvat asetukset	72 kaari sekuntia


Power Head Pliming Beat		Kartion lyönti	0.015

Power Head Pliming Beat		Puristaminen	0.01

Jos asiakas haluaa testata X/Z/Y -akselin ISO- tai VD1 -tarkkuuden, se määritetään sopimuksen kirjoittamishetkellä. Asiakkaan on testattava tämä esine samanaikaisesti Jingfusi -tehtaan alkuperäisen hyväksymisen.
