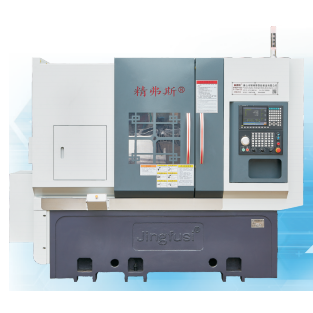

CNC -tornityyppinen automaattinen sorvi

Meillä on ilo esitellä sinulle Jingfusi®-huippuluokan CNC-tornityyppinen automaattinen sorvi, jonka tavoitteena on syventää tietämystäsi tästä poikkeuksellisesta tuotteesta. Tervetuloa lämpimästi sekä uudet että arvostetut asiakkaamme jatkamaan kumppanuuttaan kanssamme, kun pyrimme kohti valoisampaa tulevaisuutta yhdessä.

Malli:CK52T-600

Lähetä kysely

Tuotteen Kuvaus

Sinut kutsutaan sydämellisesti käymään tehtaallamme ja tutkimaan viimeisintä, kilpailukykyisesti hinnoiteltuja ja korkealaatuisia Jingfusi® CNC-tornityyppisiä automaattisia sorvia, joka on tällä hetkellä erittäin kysytty. Odotamme innokkaasti tilaisuutta tehdä yhteistyötä kanssasi.

CNC Turret -tyyppinen automaattinen sorvituotteen yksityiskohdat

CNC -tornityyppinen automaattinen sorviparametriluettelo

projekti	Sisältö	yksikkö	CK52T-600	CK76T-600	CK46T-600
Käsittely	Karan suurin pyörimishalkaisija	mm	Ø 800
	lohkotyyppi	mm	Ø 180 ~ 400
	Suurin käännöspituus	mm	560
	Suurin palkin halkaisija	mm	Ø 51 ~ 55	Ø 72	Ø 45
pääakseli	Karan pään tyyppi		A2-6	A2 -8	A2-5
	Karan läpi reikän halkaisija	mm	Ø 66	Ø 86	Ø 56
	Maksimaalinen karan nopeus	r/min	4200	3200	6000
	Karanopeus	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
syöttää	Suurin matka x/z -akselista	mm	230/600
	Z-akseli tehokas aivohalvaus	mm	570
	X/Z -akselin suurin nopea liike	m/minun	24
	X/z -akseli -asetus nopealle liikkeelle	m/minun	16/18
	X/z -akselin rulliruuvin eritelmät	mm	40
	X/z -akselin mittarin tekniset tiedot	mm	35/45
12 aseman servo torni	Kaksitoista asennon servo torni keskikorkeus		100
	Veitsen torni vastapäätä (ulomman halkaisija)	mm	385
	Tornin keskikorkeus	mm	100
	Torniterien lukumäärä	korjata	12
	Viereisen työkalujen käsittelyn häiriöiden halkaisija	mm	Ø180
	Kiinteä työkalun pidike koko	mm	25x25
	Veitsen pidike kahvan halkaisija	mm	Ø25
sähkökoneet	Päämoottorin teho/vääntömomentti	KW / nm	11 kW/arvioitu 72 nm	15 kW/arvioitu 98 nm	7,5 kW/arvioitu 47 nm
	X/z-akselin moottorin teho/vääntömomentti	KW / nm	Yaskawa 1,8 kW/11,5 nm. Valinnainen uusi sukupolvi 2,4 kW/arvioitu 11,5 nm
	Torni -työkalun teho/vääntömomentti moottorin muuttaminen	KW / nm	Uuden sukupolven 1,0 kW/3,1 nm
	Jäähdytysjärjestelmän moottorivirta	Kw	0.3
	Korkeapaine jäähdytysjärjestelmän moottorin teho	Kw	3
Takajoukko	Hännänhalvaus	mm	420
	Taka -asteen ejektorin enimmäishalvaus	mm	100
	Tailstock -ejektorin pin -asemolomake		Hydraulinen, voimakas jäykkyys
	Hännän yläosa neulan kartioreikä kapene	Mk	Mohs 5 #, ei keinu tai vääntyä tarkkuuskoneiden aikana.
	Suurin etäisyys kärjen ja istunnon välillä	mm	690
muut	Sängyn kaltevuus	°	30 ° tai 15 °
	Työstötyökalun pituus x leveys x korkeus	mm	2500x1600x1700
	Koko koneen kokonaispaino	Kg	Koko koneen kokonaispaino on 4500 kg, valinnainen kokonaispaino 3500 kg, miinus 10000 yuania
	Kokonaisvoima	kw	20
	Keskimääräinen virrankulutus	KW / H	3

CNC -tornityyppinen automaattinen sorvi -työkalun tarkkuus

Koneen tarkkuus, Jingfus -tekijästandardi ：
Tärkein testikohta	Kaavio	Havaitsemismenetelmä	Tehdasstandardi


Karan säteittäinen lyönti		Tunnista ulomman kartion runo	0.0025


X-akselin toistopaikka		Tunnista X-akselin toistuva sijainti. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.0025


Z-akselin toistoasento		Tunnista toistuva sijainti Z -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.0025


Jos asiakas haluaa testata X/Z/Y -akselin ISO- tai VD1 -tarkkuuden, se määritetään sopimuksen kirjoittamishetkellä. Asiakkaan on testattava tämä esine samanaikaisesti Jingfusi -tehtaan alkuperäisen hyväksymisen.
