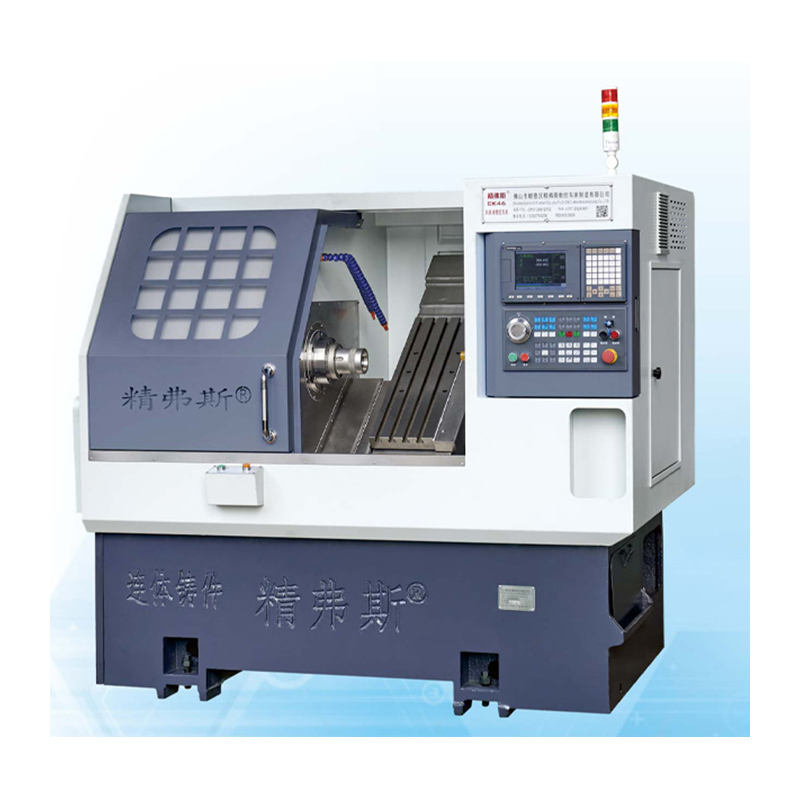

Kalteva kalteva sänky kääntäen CNC -sorvin kone

CK46 -kalteva kalteva sänky, joka kääntää CNC: n sorvikonetta, on Jingfusi®: n parannus ja päivitys alkuperäisellä pohjalla. Alkuperäisen mallin korkean prosessointi suorituskyvyn ja helpon toiminnan perimisen perusteella se on kehitetty täysin suljetulla kaltevalla sängyn suunnittelulla ja suuremmalla käyttötilalla, suuremmalla prosessointinopeudella ja tarkkuudella CNC -työstötyökalut, joita on helpompi säätää ja ylläpitää.

Malli:CK46

Lähetä kysely

Tuotteen Kuvaus

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Last Bed CNC -sorvin kone Ominaisuudet:

Optimaalinen suunnittelu:Tässä kaltevassa kaltevassa sängyssä kääntyvän CNC-sorasuunin koneessa on 35 asteen kalteva sängyn suunnittelu, joka tarjoaa parannettua jäykkyyttä ja stabiilisuutta tarkkuuden koneistamiseen.

Tehokas sirunkäsittely:Kone tarjoaa huomattavan sirun välityskapasiteetin, jolloin asiakkaille on joustavuus valita joko etu- tai taka -sirupoistoa varmistaen koneistusprosessin mukavuuden.

Ruuvi PRE-isku:Sisältää ruuvin esikäsittelyrakenteen, tämä sorvi optimoi koneistustarkkuuden ja luotettavuuden.

Gang-tyyppinen työkaluviesti:Tämä sorvi on varustettu jengityyppisellä työkaluviestillä, ja se tukee useiden työkalujen käyttöä lisääntyneeseen tehokkuuteen ja monipuolisuuteen erilaisissa koneistusoperaatioissa.

Tuotetiedot

Inclined Slant bed Turning CNC Lathe Machine

Parametriluettelo

projekti		yksikkö	CK46	CK52	CK76
Suurin käännöspituus		mm	350
Sängyn enimmäis käännöksen halkaisija		mm	Ø 500
Suurin käännöshalkaisija rullalaudalla		mm	Ø 160
Sängyn kaltevuus		°	35 °
X/Z -akselin tehokas matka		mm	Halkaisija 1000/400
X/z -akselin ruuvitekniikka		mm	32
X/z -akselin kiskojen tekniset tiedot		mm	35
X/z-akselin moottorin teho		Kw	1.3
X/Z -akselin suurin nopea liike		m/minun	24
Työstötyökalun pituus x leveys x korkeus		mm	2100x1580x1800
Koko koneen kokonaispaino		Kg	2600
Veitsenumero		korjata	8
Neliöveitsen koko		mm	20x20
Pyöreä reikänleikkurin koko		mm	Ø20
Kokonaisvoima		kw	13	13	16
Keskimääräinen virrankulutus		KW / H	2	2	2.5
pääakseli	Karan päätypintamuoto		A2-5	A2-6	A2 -8


	Maksimaalinen karan nopeus	r/min	6000 (asetettu arvoon 4500)	4200 (asetettu arvoon 3500)	3200 (asetettu arvoon 2500)
	Karan moottori	Kw	7.5	7.5	11
	Karan moottorin nimellismomentti	Nm	47,8 nm	47,8 nm	72 nm
	Suurin palkin ohimennen halkaisija	mm	Ø 45	Ø 51	Ø 75

Työkalun tarkkuus

Koneen tarkkuus, Jingfus -tekijästandardi ：
Tärkein testikohta	Kaavio	Havaitsemismenetelmä	Tehdasstandardi


Karan säteittäinen lyönti,		Tunnista ulomman kartion runo	0.0025


X-akselin toistopaikka		Tunnista X-akselin toistuva sijainti. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.0025


Z-akselin toistoasento		Tunnista toistuva sijainti Z -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.0025


Jos asiakas haluaa testata X/Z/Y -akselin ISO- tai VD1 -tarkkuuden, se määritetään sopimuksen kirjoittamishetkellä. Asiakkaan on testattava tämä esine samanaikaisesti Jingfusi -tehtaan alkuperäisen hyväksymisen.
