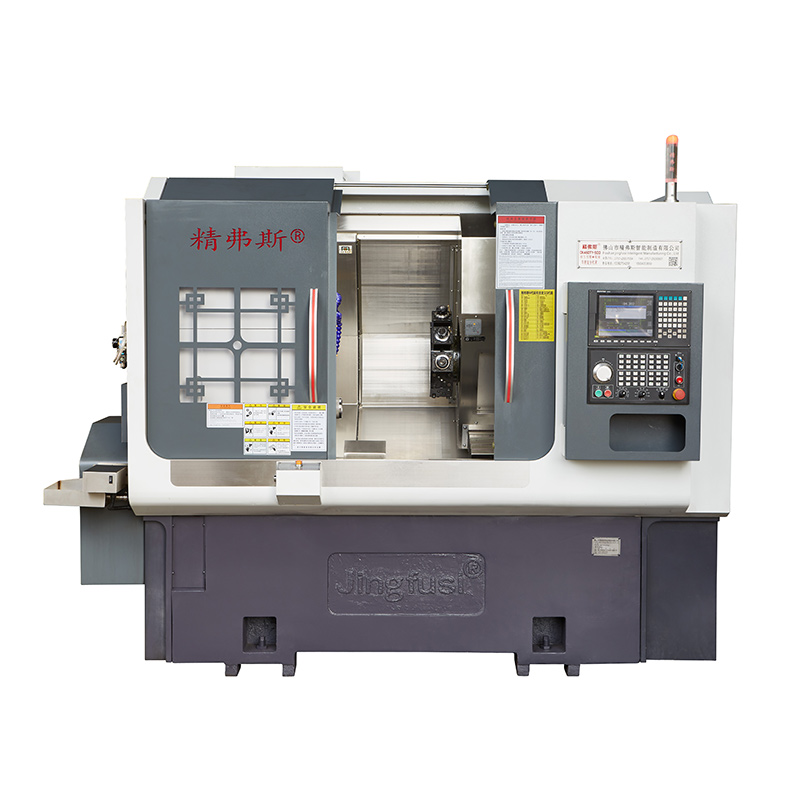

Monitehtävä käännös ja jauhaminen CNC-kone

Esittely monitehtävien kääntämis- ja jyrsintä CNC-kone-täydellinen ratkaisu kompleksikomponenttien koneisiin, joilla on erittäin tarkkuus ja tehokkuus. Tämä CNC -kääntymis- ja jyrsintäkeskukset on rakennettu käsittelemään sekä kääntö- että jyrsintätoimenpiteitä, mikä tekee siitä monipuolisen lisäyksen mihin tahansa CNC -myymälään.

Malli:CK46DTY

Lähetä kysely

Tuotteen Kuvaus

Yksi tämän monitehtävän CNC -sorvin keskeisistä piirteistä on sen kyky suorittaa useita operaatioita yhdellä työkappaleella, mikä vähentää merkittävästi asennusaikaa ja lisää tuottavuutta. Sen edistynyt CNC-järjestelmä varmistaa yhdenmukaiset ja tarkat tulokset joka kerta, mikä tekee siitä ihanteellisen valinnan suuren määrän valmistukseen.

Monitehtävien kääntö- ja jauhamis CNC-kone pystyy käsittelemään laajan valikoiman materiaaleja muovista metalleihin ja kaikkeen niiden välillä. Sen vankka rakenne varmistaa poikkeuksellisen kestävyyden ja pitkäaikaisen suorituskyvyn, kun taas sen ergonomisen suunnittelun avulla on helppo käyttää ja ylläpitää.

Tämä CNC MultiTask Mill Turn Machine sisältää valikoiman vakio- ja valinnaisia ominaisuuksia vastaamaan koneistustarpeisiisi. Sen tehokas karan ja edistyneet leikkaustyökalut tuottavat poikkeuksellisen nopeuden ja tarkkuuden, kun taas automaattinen työkalunvaihtaja mahdollistaa nopeat ja helpon työkalumuutoksen ilman,

CNC: n monitehtävien kääntymiskeskuksen koneet, riippumatta siitä, koneisiinko monimutkaiset komponentit ilmailu-, puolustus-, auto- tai muulle teollisuudelle, on täydellinen valinta. Ylivoimaisella suorituskyvyllä, monipuolisuudellaan ja luotettavuudellaan tämä kone varmasti ylittää odotuksesi ja auttaa sinua ottamaan koneistusominaisuudet seuraavalle tasolle.

Yhteenvetona voidaan todeta, että monitehtävien kääntö- ja jyrsintä CNC-kone on pelin muuttava lisä mihin tahansa CNC-myymälään. Se tarjoaa vertaansa vailla olevaa suorituskykyä, tarkkuutta ja tehokkuutta, mikä tekee siitä täydellisen ratkaisun kaikkiin koneistustarpeisiin. Älä missaa tilaisuutta viedä yrityksesi seuraavalle tasolle-sijoita viiden akselin monitehtävään CNC-koneeseen tänään!

Koneen matkakaavio

Automatic Turret Turning and Milling Machine

Tuotetiedot

Parametriluettelo

esine	Sorvin malli	yksikkö	CK52Dty	CK76dty	CK46dty
Käsittely	Karan suurin pyörimishalkaisija	mm	Ø 700
	Suurin kääntöympyrän pituus	mm	520
	Suurin palkin halkaisija	mm	Ø 55	Ø 72	Ø 45
pääakseli	Maksimaalinen karan nopeus	r/min	4200 (asetus 3500)	3200 (asetus 2000)	6000 (sarja 4500)
	Karan pään tyyppi		A2 - 6	A2 -8	A2 - 5
	Karan läpi reikän halkaisija	mm	Ø 66	Ø 86	Ø 56
syöttää	X/z/y -akselin suurin isku	mm	260/500/± 60
	90 ° voimanpää kulkee karan keskustan läpi	mm	30
	X/Z/Y -akselin suurin nopea liike	m/minun	24 (asetus 16)/ 24 (asetus 16)/ 14 (asetus 8)
	X/z/y -akselin ruuvitanko	mm	40
	X/z/y -akselin rullaradalla	mm	35/45/35
Voimalaitos	Teho tornimalli (tehotorni)	Bmt	BMT55
	Voimanpäällikkö	On	ER32
	Kiinteä työkalun pidike koko	mm	25x25
	Porauspidike varren halkaisija	mm	Ø32
sähkökoneet	Päämoottorin teho/vääntömomentti	KW / nm	11 kW/arvioitu 72 nm	15 kW/arvioitu 98 nm	7,5 kW/arvioitu 47 nm
	X/z/y -akselin moottorin teho/vääntömomentti	KW / nm	Yaskawa 2,9 kW /18.6nm， Optional New Generation3.1 kW /15Nm
	Tornitehon päämoottorin voima/vääntömomentti	KW / nm	Uuden sukupolven 3,1 kW/15 nm
	Torremitehoisen moottorin enimmäisnopeus	r/min	6000 (asetus 4000), yleinen nopeus ≤4000
	Virtapään moottorin teho/vääntömomentti	KW / nm	3,1 kW/15 nm
	Torni -työkalun teho/vääntömomentti moottorin muuttaminen	KW / nm	Uusi sukupolvi1.0 kW /3.1nm
Takajoukko	Hännänhalvaus	mm	520
	Maksimishahnoshahmo	mm	100
	Hännän yläosa neulan kartioreikä kapene	Mk	Mohs 5#
	Suurin etäisyys kärjen ja istunnon välillä	mm	690
muut	Karan paikannusjarrulaite		Hydraulinen, valinnainen ohjelmoitava
	Sängyn kaltevuus	°	30 ° tai 15 °
	Työstötyökalun pituus x leveys x korkeus	mm	2500x1680x1900
	Koko koneen kokonaispaino	Kg	5000 kg
	Kokonaisvoima	kw	20
	Keskimääräinen virrankulutus	KW / H	3

Työkalun tarkkuus

Koneen tarkkuus, Jingfus -tekijästandardi ：
Tärkein testikohta	Kaavio	Havaitsemismenetelmä	Tehdasstandardi


Karan säteittäinen lyönti		Tunnista ulomman kartion runo	0.0035


X-akselin toistopaikka		Tunnista X-akselin toistuva sijainti. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.003


Z-akselin toistoasento		Tunnista toistuva sijainti Z -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.003


Y-akselin toisto-sijainti		Tunnista toistuva sijainti Y -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.004


C -akselin toistoasento		Tunnista C-akselin kiinteän pisteen uudelleen sijoittaminen, Huomaa: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja havaitsemaan sitten toistuva paikannus	20 kaari sekuntia


C -akselin asento kierto		Tunnista C-akselin satunnainen sijaintitarkkuus, HUOMAUTUS: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja tarkista sitten toistuvat asetukset	72 kaari sekuntia


Power Head Pliming Beat		Kartion lyönti	0.015

Power Head Pliming Beat		Puristaminen	0.01

Jos asiakas haluaa testata X/Z/Y -akselin ISO- tai VD1 -tarkkuuden, se määritetään sopimuksen kirjoittamishetkellä. Asiakkaan on testattava tämä esine samanaikaisesti Jingfusi -tehtaan alkuperäisen hyväksymisen.
