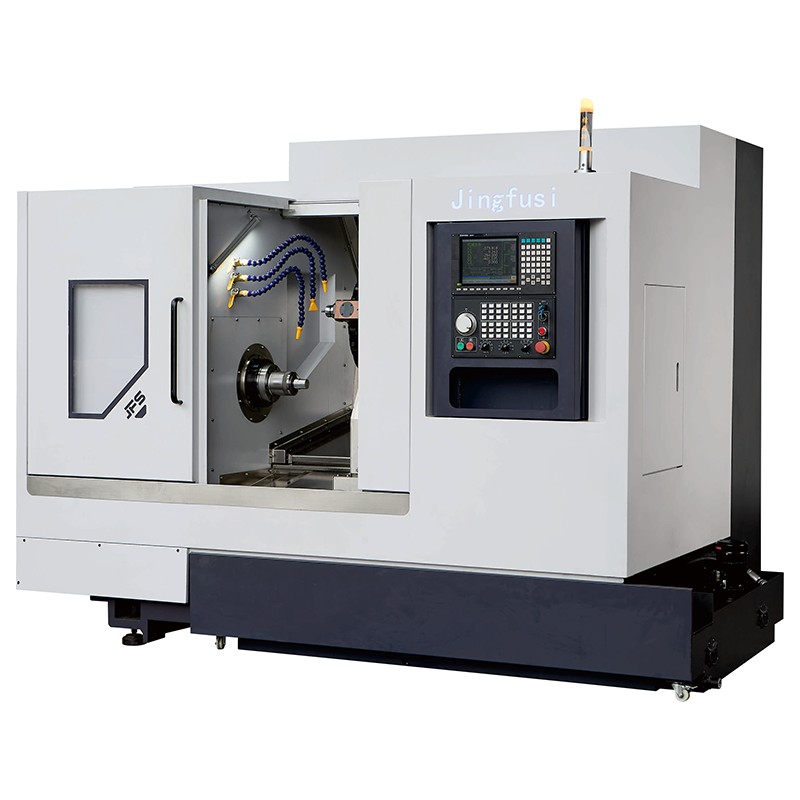

Power Torni CNC-sorvi CK46 52 76DT

Jingfusi on valmistanut korkealaatuista Power Turret CNC -sorvia CK46 52 76DT. Valitsemme vaihteiston moduulivaihteiston, joka eliminoi lämmönlähteen lähteestä ja takaa vakaan koneistuksen tarkkuuden. Kone integroi jyrsintä- ja sorvaustoiminnot ja voi joustavasti käsitellä monimutkaisia materiaaleja, kuten ruostumatonta terästä, titaaniseosta, hiiliterästä jne.

Malli:CK46/52/76DT

Lähetä kysely

Tuotteen Kuvaus

Kiinan tehtaan Jingfusi Power Turret CNC-sorvi CK46 52 76DT on varustettu kahdella korkean suorituskyvyn tehopäällä, 0°:n tehopään maksiminopeus normaaleissa työoloissa voi olla 8000 rpm ja 90° tehopää voi saavuttaa 6500 rpm.

Tuotteen ominaisuus

Yhdenmukaisen muodon, valuorganisaation, ikääntymisen käsittelyn ja kokoonpanotarkkuuden perusteella, virtuaalisella Y-akselilla ja pystysuoralla Y-akselilla on omat etunsa: virtuaalinen Y-akselin jäykkyys on parempi, pyöreyden säätö on huolettomampaa; pystysuora Y-akselin isku on helppo pidentää, koneistus on parempi, ohjelmointivaikeus on alhainen ja se käynnistyy nopeasti.

Lastunpoistojärjestelmä ottaa käyttöön integroidun sivu- ja takaosan, joustavan asennustilan, joka sopii erilaisiin tuotantoskenaarioihin. Lisäksi koko valu on hehkutettu, tärinävanheneminen ja muu monikanavainen prosessikäsittely varmistaa laitteiden pitkän aikavälin vakaan toiminnan ja pidentää tehokkaasti koko koneen käyttöikää.

Pääerittely

Sorvin malli		yksikkö	CK46DT virtuaalinen Y	CK52DT virtuaalinen Y	CK76DT virtuaalinen Y	Remart
Käsittelykapasiteetti	Yaxis Max.nopea ajonopeus	mm	700	ø 700	700
	Suurin kääntöhalkaisija	mm	Q300	0300	Ø300
	Max kääntöpituus	mm	480	480	480
Kara	karan hydrauliistukka	sisään	6"	8"	10"
	×ZN-akseli Max.nopea ajonopeus	mm	1050	1050	1050
	Karan nenä	-	A2-5	A2-6	A2-8
	Karan reiän halkaisija	mm	Ø56	066	Q86
	Tangon materiaalin suurin halkaisija	mm	Ø45	051	072
	Karan maksiminopeus	rpm	4500	4000	2000
	Karan moottorin teho/vääntömomentti	Kw/N.m	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Power torni malli		BMT45-16T	BMT55-16T	BMT55-16T
Power Torni	kellon moottorin suurin nopeusteho/orgu	Kw/N.m7	7.5KW/22N.mor 11KW/42Nm	7.5Kw/22N.mor 11KW/42Nm	75Kw/22Nmor 1KW/42Nm
Power Torni	Sähkörevolverityökalu max.nopeus	r/mm	8000 tai 6000	8000 tai 6000	8000 tai 6000
X/Z/Y-akselin syöttö	×ZN-akseli Max.nopea ajonopeus	m/my	24	24	24
	×ZY-xis moottorin teho/vääntömomentti	Kw/N.m	3,1 kW/15 Nm	3,1 kW/15 Nm	3,1 kW/15 Nm
	×ZY-akselin C3-grad Bll-ruuvit	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-akselin rullaohjaimet	-	35/45/45	35/45/45	35/45/45
	Xaxis tehokas liike	mm	500	500	500
	Z-akselin tehollinen liike	mm	530	530	530
	Interpolointi Y-akselin tehollinen liike	mm	+48,-52	+48,-52	+48,-52
	Interpolaatio Y-akselin 90° tehopää kulkee karan keskipisteen läpi	mm	60	70	70
Laitteen tekniset tiedot	Koneen nettopaino	kg	5000	5000	5100
	Koneen kokonaisteho	KW	34	37	37
	Kone P×L×K	mm	2600×2050×2040	निश्चित 5+रेडिल दिशा 5+अक्षीय दिशा 5	2600 × 2050 × 2040

Työstökonetta optimoidaan jatkuvasti; katso yllä olevat parametrit koneen todellisista tiedoista.

Valinnaiset tuotteet

Konfigurointikohde		CK46DT virtuaalinen Y	CK52DT virtuaalinen Y	CK76DT virtuaalinen Y
Pääkara	Mekaaninen kara	●	●	●
Pääkara	Sähköinen kara	O	O	O
ohjain	SYNTEC ohjain	●	●	●
Syöttöakseli	Yaskawa	O	O	O
Syöttöakseli	SYNTEC	●	●	●
Turrett	Suoravetoinen nopea tehotorni	●	●	●
	Taiwan Maikun Power turet	O	O	O
	Saksalainen Paitech-voimatorni	O	O	O
Kiinnitys	Vedä puristin taaksepäin	●	●	●
Kiinnitys	Heittää	O	O	O
Apulaitteet	Osat keräävät laitteen	O	O	O
	Sorvin malli	O	O	O
	Hakkeen kuljetin	O	O	O
	Automatisoitu robotti	O	O	O
	Öljysumun erotin	O	O	O
