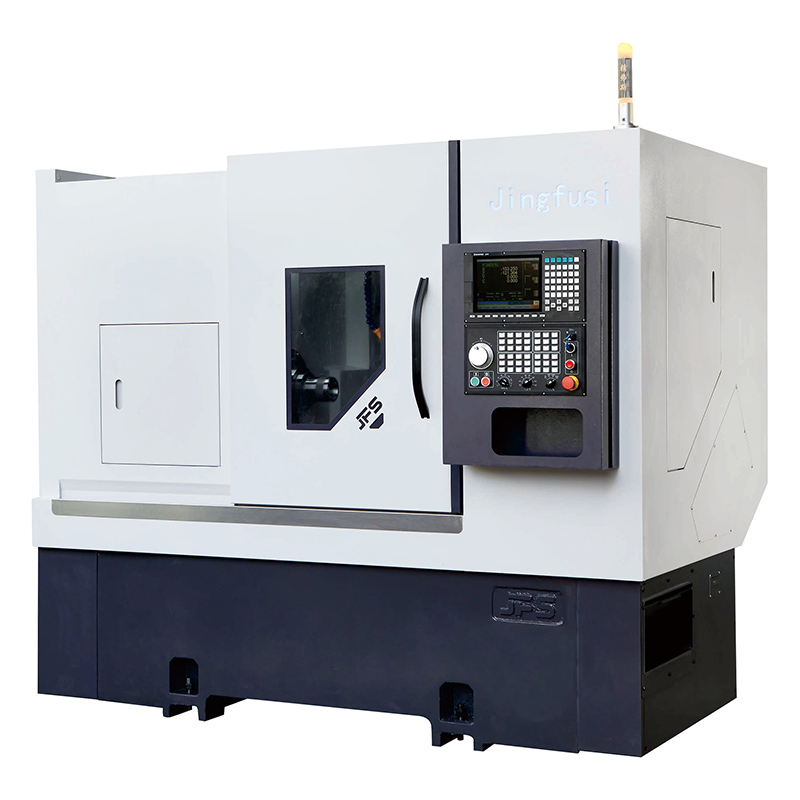

Power Turret CNC-sorvi CK46 52DTY

Jingfusin tehtaan Power Turret CNC -sorvissamme CK46 52DTY on kaksi tehopäätä ja suuri nopeus, vaihteeton vaihteisto vakaaseen koneistukseen, joustava kaksireittinen lastunpoisto ja pitkä koneen käyttöikä. Ota yhteyttä saadaksesi lisätietoja.

Malli:CK46/52DTY

Lähetä kysely

Tuotteen Kuvaus

Valmistajana Jingfusi tarjoaa korkealaatuisen Power Turret CNC -sorvin CK46 52DTY.

Tuotteen ominaisuus

Täysin johdonmukaisen kokoonpanon, valurakenteen, vanhenemiskäsittelyn ja kokoonpanotarkkuuden perusteella virtuaalisella Y-akselilla ja pystysuoralla Y-akselilla on omat etunsa: virtuaalinen Y-akseli on jäykempi ja pyöreyden säätö on kätevämpää; pystysuora Y-akseli on joustavampi iskun laajennuksessa, ja myös koneistetun työkappaleen pinnan viimeistely on parempi. Samalla ohjelmointi on yksinkertaisempaa kuin virtuaalinen Y-akseli.

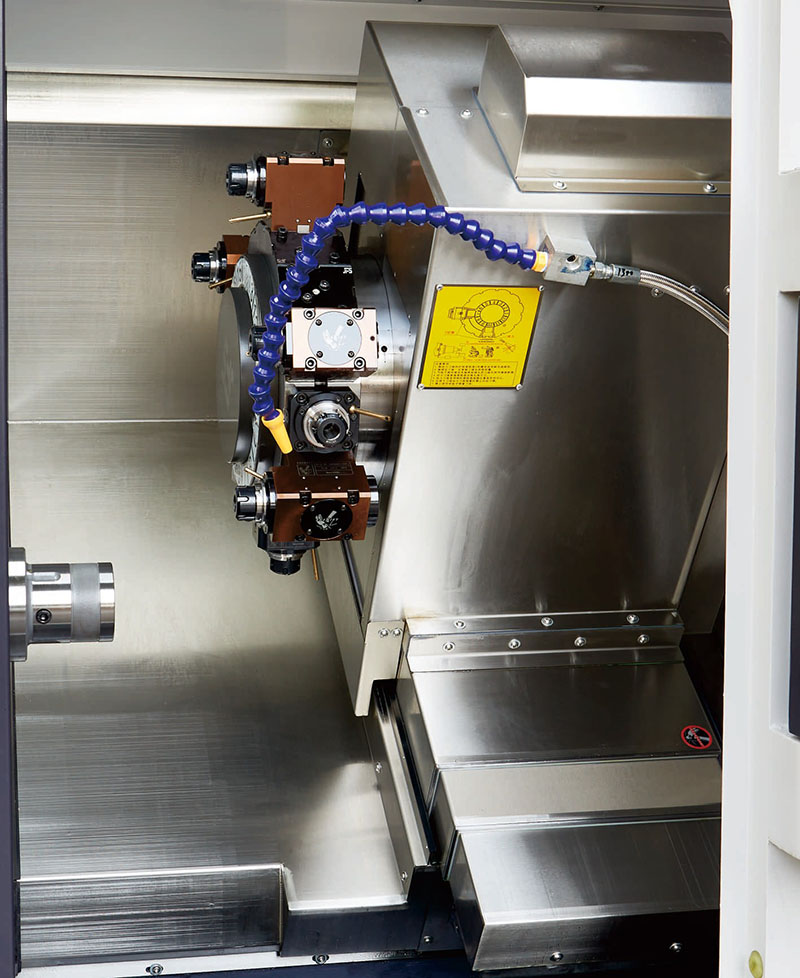

Lisäksi laitteessa on myös nämä käytännölliset kohokohdat: 0° tehopää voi saavuttaa vakaan toiminnan 8000 RPM, 90° tehopään nimellistyönopeus 6500 RPM; työkalun pidike ottaa käyttöön vaihteistottoman moduulin vaihteiston, mikä eliminoi lämmönlähteen vaikutuksen juuresta, mikä voi tehokkaasti taata koneistustarkkuuden; jyrsintä- ja sorvaustoiminnot on integroitu, mikä voi helposti täyttää monimutkaisten materiaalien, kuten ruostumattoman teräksen, titaaniseoksen ja hiiliteräksen, työstövaatimukset; Lastunpoistojärjestelmässä on integroitu sivu + takarakenne, joustava asennustila, voidaan valita mielivaltaisesti todellisten työolosuhteiden mukaan.

Lisäksi koko koneen valukappaleille tehdään hehkutus, tärinävanheneminen ja muut monikanavaiset ikääntymiskäsittelyt, jotka eivät vain takaa vakautta pitkäaikaisessa käsittelyprosessissa, vaan myös pidentävät tehokkaasti laitteiden käyttöikää.

Pääerittely

Sorvin malli		yksikkö	CK52DTYW-500	CK76DTYW-500	Remart
Käsittelykapasiteetti	Yaxis Max.nopea ajonopeus	mm	0700	Ø700
	Suurin kääntöhalkaisija	mm	0230	Ø 230
	Max kääntöpituus	mm	500	500
Kara	karan hydrauliistukka	sisään	8"	10"
	Karan keskikorkeus maasta	mm	1150	1150
	Karan nenä		A2-6	A2-8
	Karan reiän halkaisija	mm	Q66	086
	Tangon enimmäishalkaisija	mm	Ø51	072
	Karan maksiminopeus	rpm	4000	2000
	Karan moottorin teho/vääntömomentti	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Valinnainen integroitu 11kW/60Nm/ valinnainen integroitu 22kW/170Nm
Power Torni	Power torni malli	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Taiwanin GPM-servokäyttöinen torni, entinen saksalainen SAUTER-merkki.
	Tornin moottorin teho/vääntömomentti	Kw/N.m	5.7Kw/18N.m tai 3.1KW/15Nm	5.7Kw/18N.m tai 3.1KW/15Nm
	Tehon maksiminopeus	r/mm	5000	5000	° voidaan käyttää nopeudella 8000 RPM ja 90 ° voidaan käyttää nopeudella 6500 RPM.
X/Z/Y-akselin syöttö	×Z-akseli Max.nopea tappinopeus	m/my	24	24
	Yaxis Max.nopea ajonopeus	m/my	15	15
	X/Z/Y-akselin moottorin teho/vääntömomentti	Kw/N.m	YASKAWAI 29KW/186Nm tai SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm tai SYMTEC 3.1KW/15Nm
	XZY-xis C3-luokan kuularuuvit	-	40/40/40	40/40/40
	XZY-akselin rller-ohjainkiskot	-	35/45/35	35/45/35
	Xaxis tehokas liike	mm	250	250
	Z-akselin tehollinen liike	mm	500	500
	Y-akselin tehollinen liike	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Perustuu 70-keskiseen suuritehoiseen työkalutelineeseen
Tailstock	Apulaitteet	mm	520	520	ohjelmoitu takatuki
Tailstock	Ejektoritapin kartiomainen reikä	MK	ma 5#	ma 5#
Laitteiden tekniset tiedot	Koneen nettopaino	kg	4500	4600
	Koneen kokonaisteho	KW	26	30
	Kone P×L×K	mm	2500×1680×1900	2500×1680×1900

Työstökonetta optimoidaan jatkuvasti; katso yllä olevat parametrit koneen todellisista tiedoista.

Valinnaiset tuotteet

Konfigurointikohde		CK52DTYW-500	CK76DTYW-500
Pääkara	Mekaaninen kara	●	●
Pääkara	Sähköinen kara	O	O
ohjain	SYNTEC ohjain	●	●
ohjain	FANUC ohjain	O	O
Syöttöakseli	Yaskawa	●	●
Syöttöakseli	SYNTEC	O	O
huuhtele	BMT55 Power Torni	●	●
huuhtele	BMT55 Power Torni	一	O
Tailstock	Morse #5	O	O
Kiinnitys	Vedä puristin taaksepäin	●	●
Kiinnitys	Heittää	O	O
Apulaitteet	Osat keräävät laitteen	O	O
	Sorvin malli	O	O
	Hakkeen kuljetin	O	O
	Automatisoitu robotti	O	O
	Öljysumun erotin	O	O
