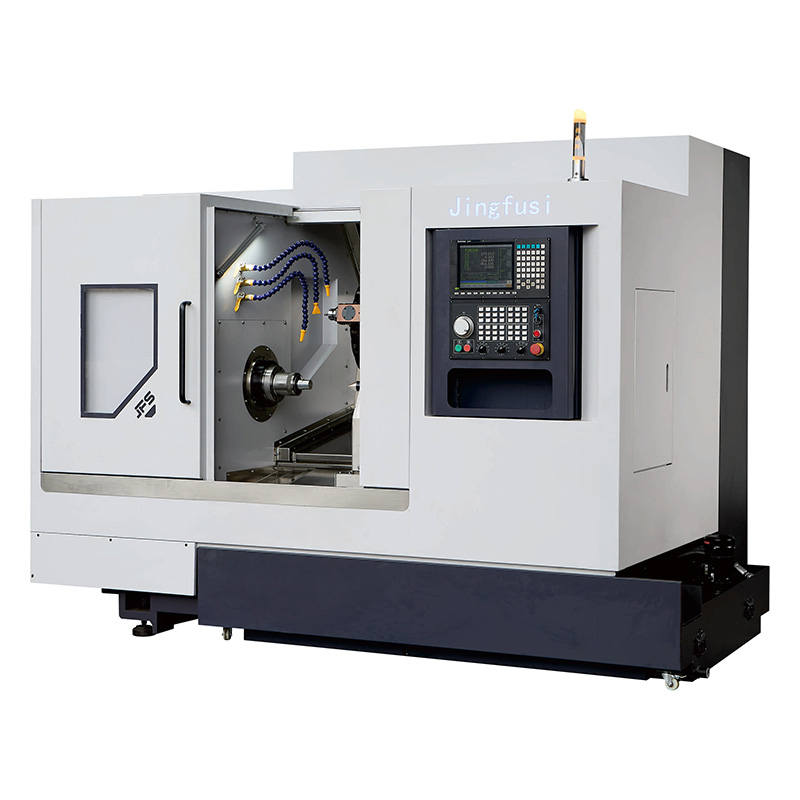

Power Turret CNC-sorvi CK52 76DTW

Power Turret CNC -sorvi CK46 52DTY Jingfusin tehtaalta on erittäin suosittu markkinoilla. Koneessa on jyrsintä- ja sorvaustoiminnot ja se pystyy joustavasti käsittelemään monimutkaisia materiaaleja, kuten ruostumatonta terästä, titaaniseosta, hiiliterästä jne. Tervetuloa tehdasnäkymään ja tilaamaan!

Malli:CK52/76DTW

Lähetä kysely

Tuotteen Kuvaus

Jingfusi kestävä Power Turret CNC-sorvi CK52 76DTW on varustettu kahdella korkean suorituskyvyn tehopäällä, 0° tehopäällä normaaleissa olosuhteissa 8000 rpm:iin asti, 90° tehopäällä 6500 rpm:iin asti, tehokkaalla mukautumisella koneistustarpeisiin. Työkalunpitimessä on vaihteeton moduulivaihteisto, joka eliminoi lämmönlähteen vaikutuksen ja varmistaa koneistustarkkuuden vakaasti.

Johdonmukaisen kokoonpanon, valurakenteen, ikääntymisen käsittelyn ja kokoonpanotarkkuuden perusteella, virtuaalisella Y-akselilla ja pystysuoralla Y-akselilla on omat etunsa: virtuaalinen Y-akselin jäykkyys on korkeampi, pyöreyden säätö on kätevämpää; pystysuora Y-akselin isku on helppo laajentaa, työstöpinnan viimeistely on parempi, ohjelmointi on yksinkertaisempaa.

Lastunpoistojärjestelmä ottaa käyttöön sivulle ja taakse integroidun suunnittelun, joustavan asennustilan ja mukautuu erilaisiin työpaja-asetelmiin. Lisäksi koko konevalu hehkutetaan, tärinävanheneminen ja muu monikanavainen prosessikäsittely varmistaa laitteiden pitkän aikavälin vakaan toiminnan ja pidentää tehokkaasti käyttöikää.

Pääerittely

Sorvin malli		yksikkö	CK52DTW-interpolointi Y	CK76DTW Interpolointi Y	Remart
Käsittelykapasiteetti	Suurin kääntöhalkaisija sängyn päällä	mm	ø 700	Ø700
	Suurin kääntöhalkaisija	mm	Ø300	Ø300	Levy
	Max kääntöpituus	mm	480	480
	karan hydrauliistukka	sisään	8"	10"
Kara	karan keskikorkeus maadoitettuna	mm	1050	1050
	Karan nenä	-	A2-6	A2-8
	Karan reiän halkaisija	mm	Ø66	Ø86
	Tangon materiaalin suurin halkaisija	mm	Ø51	Ø72
	Karan maksiminopeus	r/min	4000	2000
	Karan moottorin teho/vääntömomentti	Kw/N.m	22Kw/170N.m	22Kw/170N.m
	Power torni malli	-	BMT55-16T	BMT55-16T
Power Torni	Turet-moottorin suurin nopeus/teho	Kw/N.m	7.5Kw/22N.mor 11KW/42Nm	7.5KW/22N.mor 11KW/42Nm
Power Torni	Sähkörevolverityökalu max.nopeus	r/mm	8000 tai 6000	8000 tai 6000
X/Z/Y-akselin syöttö	XZN-akseli Max.nopea ajonopeus	m/min	24	24
	X/ZY-akselin moottorin teho/vääntömomentti	Kw/N.m	3,1 kW/15 Nm	3,1 kW/15 Nm
	XZY-akselin C3-luokan kuularuuvit	-	32/40/40	32/40/40
	X/Z/Y-akselin rullaohjaimet	-	35/45/45	35/45/45
	Xaxistehokas matka	mm	500	500
	Z-akselin tehollinen liike	mm	530	530
	Interpolointi Y-akselin tehollinen liike	mm	+48,-52	+48,-52
	Interpolaatio-Y-akselin 90° tehopää kulkee karan keskipisteen läpi	mm	-37	-37
Tailstock	Tailstock matka	mm	500	500
Tailstock	Ejektoritapin kartiomainen reikä	MK	Mo's 5#	Mo's 5#
Laitteen tekniset tiedot	Koneen nettopaino	kg	5000	5100
	Koneen kokonaisteho	KW	34	37
	Kone P×L×K	mm	2600×2050×2040	2600 × 2050 × 2040

Työstökonetta optimoidaan jatkuvasti; katso yllä olevat parametrit koneen todellisista tiedoista.

Valinnaiset tuotteet

Konfigurointikohde		CK52DTW virtuaalinen Y-akseli	CK76DTW virtuaalinen Y
Pääkara	Mekaaninen kara	●	●
Pääkara	Sähköinen kara	O	O
ohjain	SYNTEC ohjain	●	●
Syöttöakseli	Yaskawa	●	●
Syöttöakseli	SYNTEC	O	O
Turrett	BMT55 Power Torni	●	●
Turrett	BMT65 Power Torni	一	O
Tailstock	Mo's 5#	O	O
Kiinnitys	Vedä puristin taaksepäin	●	●
Kiinnitys	Heittää	O	O
Apulaitteet	Osat keräävät laitteen	O	O
	Ruokintalaite	O	O
	Hakkeen kuljetin	O	O
	Automatisoitu robotti	O	O
	Öljysumun erotin	O	O
