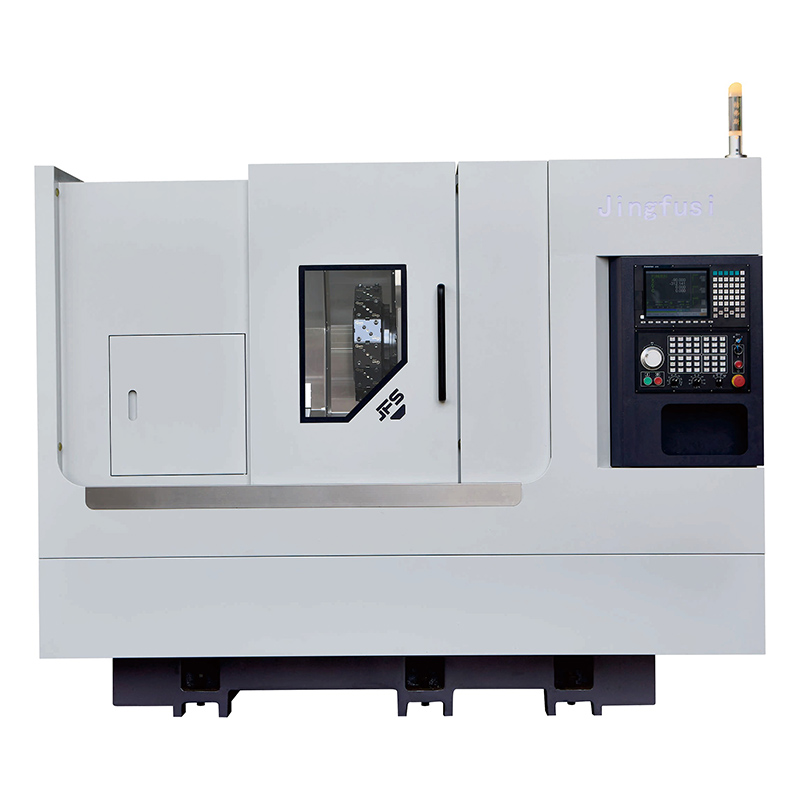

Power Torni CNC-sorvi CK52 76DTYW-500

Jingfusi tarjoaa laadukkaan Power Turret CNC -sorvin CK52 76DTYW-500. Olemme sitoutuneet tuottamaan korkean suorituskyvyn ja kustannustehokkaita työstökoneita. Tervetuloa ottamaan yhteyttä ja pyytämään tarjous!

Malli:CK52/76DTYW-500

Lähetä kysely

Tuotteen Kuvaus

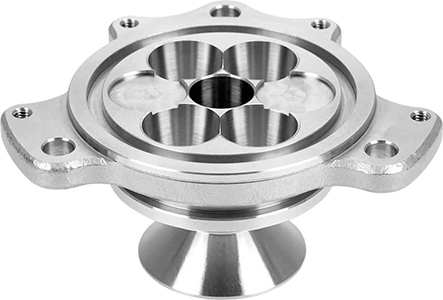

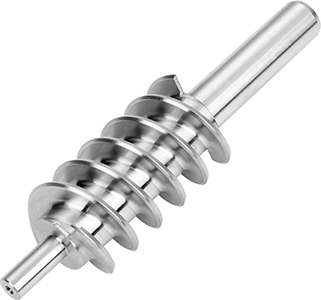

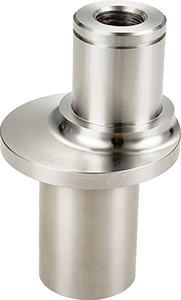

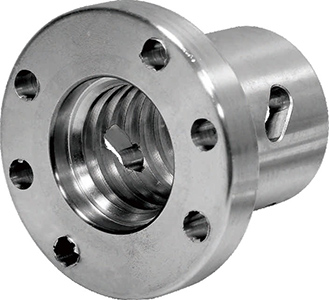

Jingfusin valmistajan Power Turret CNC -sorvin CK52 76DTYW-500 jyrsintä- ja sorvaustoiminnot voivat työstää monimutkaisia materiaaleja, kuten ruostumatonta terästä, titaaniseosta ja hiiliterästä. Ja me tämän koneen laitteiden puolella siru ja takaisin siru saavuttaa integraatio, kätevä ihmisten asentaa mielivaltainen. Siinä on neljä erilaista lukitustoimintoa, jotka eivät heilu vasemmalle ja oikealle ulostyönnettäessä, mikä varmistaa lopputarkkuuden. Koko valu on hehkutettu pitkän aikavälin vakauden varmistamiseksi ja työstökoneen käyttöiän pidentämiseksi.

Pääerittely

Sorvin malli		yksikkö	CK52DTYW-500	CK76DTYW-500	Remart
Käsittelykapasiteetti	Suurin kääntöhalkaisija sängyn päällä	mm	0700	Ø700
	Suurin kääntöhalkaisija	mm	Ø 230	Ø 230
	Max kääntöpituus	mm	500	500
Kara	karan hydrauliistukka	sisään	8"	10"
	Karan keskikorkeus maasta	mm	1150	1150
	Karan nenä		A2-6	A2-8
	Karan reiän halkaisija	mm	Ø66	Ø86
	Tangon maksimi halkaisija	mm	Ø51	Ø72
	Karan maksiminopeus	r/min	4000	2000
	Karan moottorin teho/vääntömomentti	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Valinnainen integroitu 11kW/60Nm/ valinnainen integroitu 22kW/170Nm

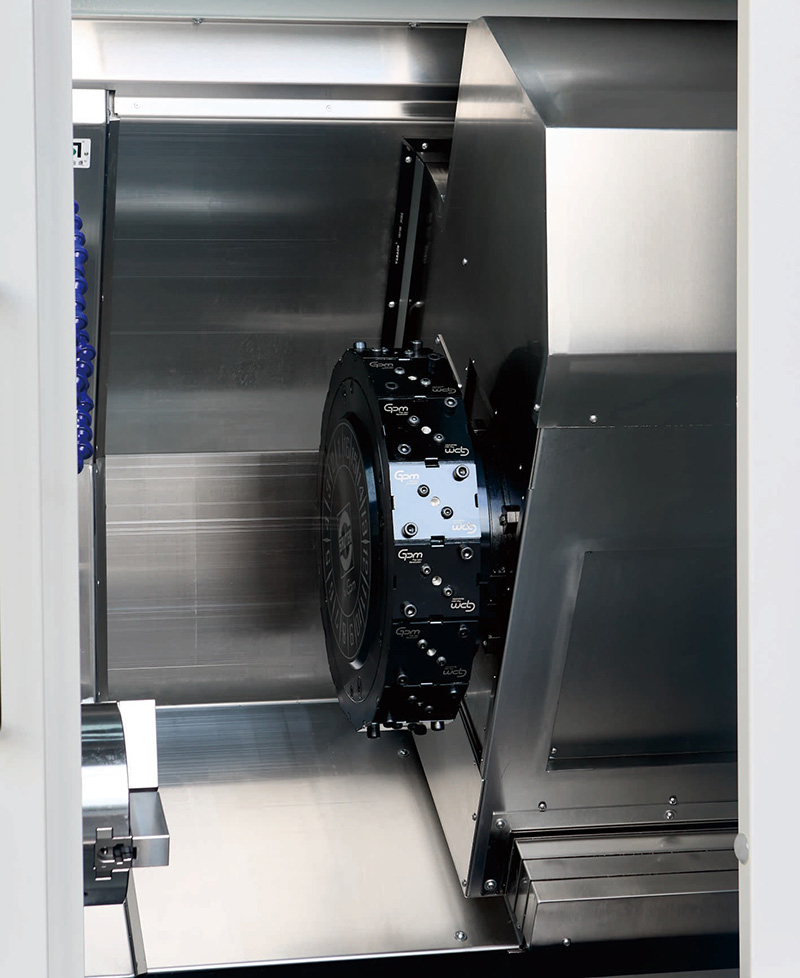

Power Torni	Power torni malli	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Taiwanin GPM-servokäyttöinen torni, entinen saksalainen SAUTER-merkki.
	Tornin moottorin teho/vääntömomentti	Kw/N.m	5.7Kw/18N.m tai 3.1KW/15Nm	5.7Kw/18N.m tai 3.1KW/15Nm
	Tehon maksiminopeus	r/mm	5000	5000	° voidaan käyttää nopeudella 8000 RPM ja 90 ° voidaan käyttää nopeudella 6500 RPM.
X/Z/Y-akselin syöttö	×Z-akseli Max.nopea tappinopeus	m/min	24	24
	Yaxis Max.nopea ajonopeus	m/min	15	15
	X/Z/Y-akselin moottorin teho/vääntömomentti	Kw/N.m	YASKAWAI 29KW/186Nm tai SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm tai SYMTEC 3.1KW/15Nm
	XZY-xis C3-luokan kuularuuvit	-	40/40/40	40/40/40
	XZY-akselin rller-ohjainkiskot	-	35/45/35	35/45/35
	Xaxis tehokas liike	mm	250	250
	Z-akselin tehollinen liike	mm	500	500
	Y-akselin tehollinen liike	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Perustuu 70-keskiseen suuritehoiseen työkalutelineeseen
Tailstock	Tailstock matka	mm	520	520	ohjelmoitu takatuki
Tailstock	Ejektoritapin kartiomainen reikä	MK	Mo's 5#	Mo's 5#
Laitteiden tekniset tiedot	Koneen nettopaino	kg	4500	4600
	Koneen kokonaisteho	KW	26	30
	Kone P×L×K	mm	2500×1680×1900	2500×1680×1900

Työstökonetta optimoidaan jatkuvasti; katso yllä olevat parametrit koneen todellisista tiedoista.

Valinnaiset tuotteet

Konfigurointikohde		CK52DTYW-500	CK76DTYW-500
Pääkara	Mekaaninen kara	●	●
Pääkara	Sähköinen kara	O	O
ohjain	SYNTEC ohjain	●	●
ohjain	FANUC ohjain	O	O
Syöttöakseli	Yaskawa	●	●
Syöttöakseli	SYNTEC	O	O
Torni	BMT55 Power Torni	●	●
Torni	BMT55 Power Torni	一	O
Tailstock	Morse #5	O	O
Kiinnitys	Vedä puristin taaksepäin	●	●
Kiinnitys	Heittää	O	O
Apulaitteet	Osat keräävät laitteen	O	O
	Ruokintalaite	O	O
	Hakkeen kuljetin	O	O
	Automatisoitu robotti	O	O
	Öljysumun erotin	O	O
