Sorvausjyrsin CNC-sorvi CK46 52-5+5+Y

Jingfusi tarjoaa kestävän sorvaimen CNC-sorvin CK46 52-5+5+Y maailmanlaajuisille asiakkaille. Tuotteemme on yksinkertainen käyttää ja huoltaa, ja se toimii erittäin nopeasti varsinaisessa käytössä, mikä tarjoaa asiakkaille erittäin korkean tuotantotehokkuuden. Olet tervetullut vierailemaan tehtaallamme.

Malli:CK46/52-5+5+Y

Lähetä kysely

Tuotteen Kuvaus

Jingfusi on sorvaustehdas CNC-sorvi CK46 52-5+5+Y. Seuraavat ovat tuotteemme pääominaisuudet:

. Tehopää on vakiona 65 mm:n akselivälillä, ja se on kytkettävä tyyppi, mikä helpottaa voimanpään tai laakerien vaihtoa ja yksinkertaistaa huoltoa, mikä vähentää merkittävästi myynnin jälkeisiä kustannuksia.
. Tehopää on vakiona 65 mm:n akselivälillä, ja se on kytkettävä tyyppi, mikä helpottaa voimanpään tai laakerien vaihtoa ja yksinkertaistaa huoltoa, mikä vähentää merkittävästi myynnin jälkeisiä kustannuksia.

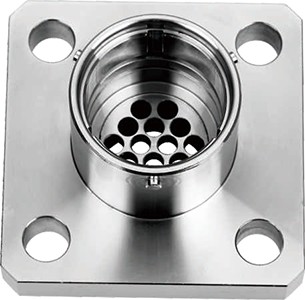

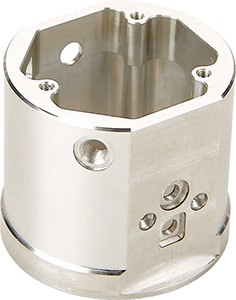

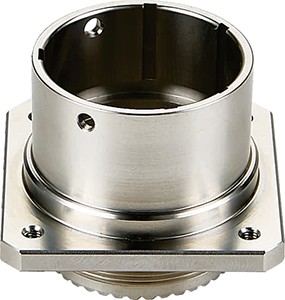

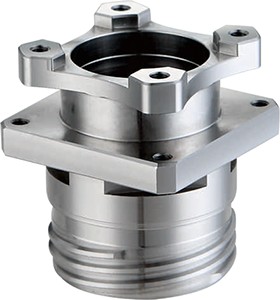

. Jyrsintä- ja sorvaustoiminnot voivat työstää monimutkaisia materiaaleja, kuten ruostumatonta terästä, titaaniseoksia ja hiiliterästä.
. Tehopää on vakiona 65 mm:n akselivälillä, ja se on kytkettävä tyyppi, mikä helpottaa voimanpään tai laakerien vaihtoa ja yksinkertaistaa huoltoa, mikä vähentää merkittävästi myynnin jälkeisiä kustannuksia.

Pääerittely

Sorvin malli		yksikkö	CK46-5+5+Y	CK52-5+5+Y	Remart
Käsittelykapasiteetti	Suurin kääntöhalkaisija päällekkäin	mm	0480	0480
	Suurin virityshalkaisija	mm	080	Q80
	Max kääntöpituus	mm	320	320
Kara	Karan sentin korkeus maahan	mm	1150	1150
	Karan nenä	-	A2-5	A2-6
	Karan reiän halkaisija	mm	056	Q66
	Tangon materiaalin suurin halkaisija	mm	045	Ø51
	Karan maksiminopeus		4500	4000
	Karan moottorin teho/vääntömomentti	r/min Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	Valinnainen integroitu 11kW/60Nm; Valinnainen integroitu 22kW/170Nm

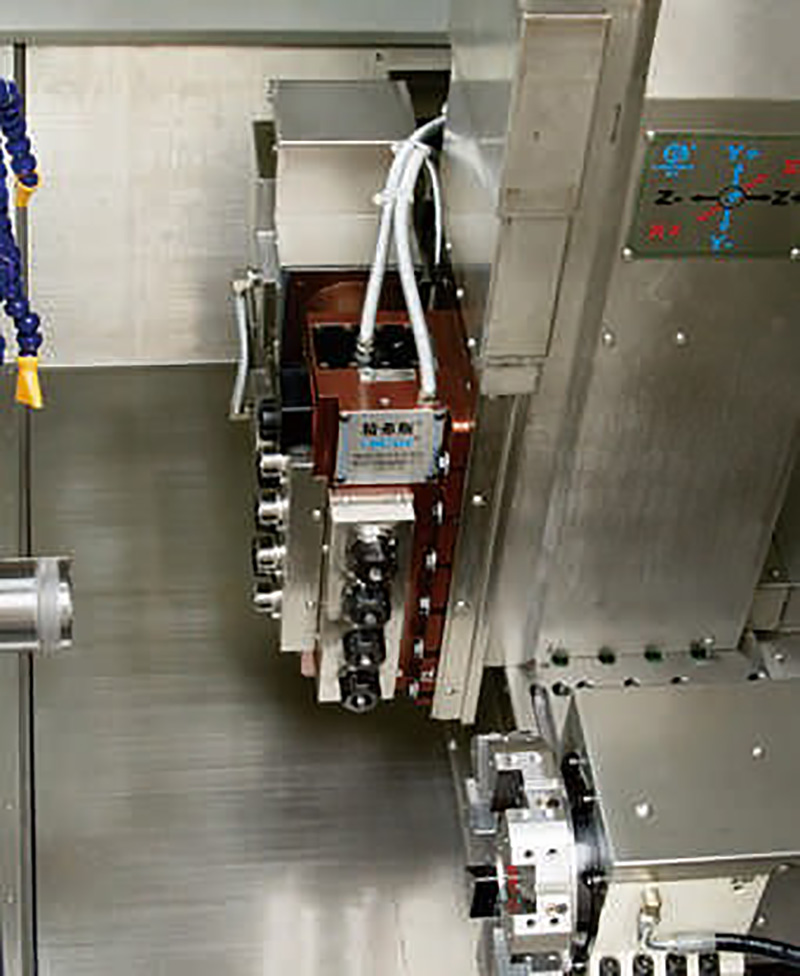

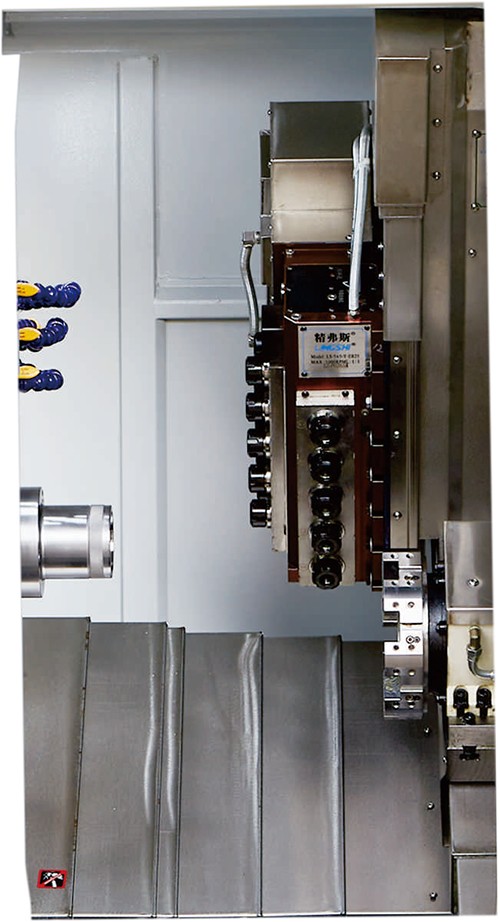

Power Turrett	Tehopään kokoonpanomalli	-	Kiinteä 5+säteen suunta 5+aksiaalisuunta 5	Kiinteä 5+säteen suunta 5+aksiaalisuunta 5
	Tehokas päämoottori	Kw/N.m	SYNTEC2.4Kw/11.5N.m	SYNTEC2.4Kw/11.5N.m	Kaksi moottoria käyttää kymmentä tehopäätä
	Akselien välinen etäisyys	mm	65	65
	Maksimi f teho lämpö	r/mm	5000	5000	4000 yleisesti käytetty
	Metode pemasangan alat tenaga		ER25	ER25
Servo torni	Servo tornin malli		MK-63RSV-8T	MK-63RSV-8T	Valinnainen 12T
X/Z/Y-akselin syöttö	XZ/Y-akseli Suurin nopea ajonopeus	m/my	24	24
	x/Z/Y-akselin moottorin teho/vääntömomentti	Kw/N.m	YASKAWAI 1,8 KW / 11,5 Nm tai SYNTEC 2,4 KW / 11,5 Nm	YASKAWAI 1,8 KW / 11,5 Nm tai SYNTEC 2,4 KW / 11,5 Nm
	XZM-axi 3-gadeblsces	-	32.32.25	32.32.25
	X/ZY-akselin rullaohjaimet	-	35/35/30	35/35/30
	Xaxis tehokas liike	mm	800	800
	Z-akselin tehollinen liike	mm	470	470
	Yaxis tehokas liike	mm	310	310
	Interpolaatio Y-akselin 90° tehopää kulkee karan keskipisteen läpi	mm	70	70
Laitteiden tekniset tiedot	Koneen nettopaino	kg	3500	3600
	Koneen kokonaisteho	KW	14	17.5
	Kone P×L×K	mm	2200×1580×2000	2200×1580×2000

Työstökonetta optimoidaan jatkuvasti; katso yllä olevat parametrit koneen todellisista tiedoista.

Valinnaiset tuotteet

Konfigurointikohde		CK46-5+5+Y	CK52-5+5+Y
Pääkara	Mekaaninen kara	●	●
Pääkara	Sähköinen kara	O	O
ohjain	SYNTEC ohjain	●	●
ohjain	FANUC ohjain	O	O
Syöttöakseli	Yaskawa	●	●
Syöttöakseli	SYNTEC	O	O
Kiinnitys	Vedä puristin taaksepäin	●	●
Kiinnitys	Heittää	O	O
huuhtele	8 työpistettä	●	●
huuhtele	Tehokas päämoottori	O	O
Apulaitteet	Osat keräävät laitteen	O	O
	Sorvin malli	O	O
	Hakkeen kuljetin	O	O
	Automatisoitu robotti	O	O
	Mekaaninen kara	O	O
