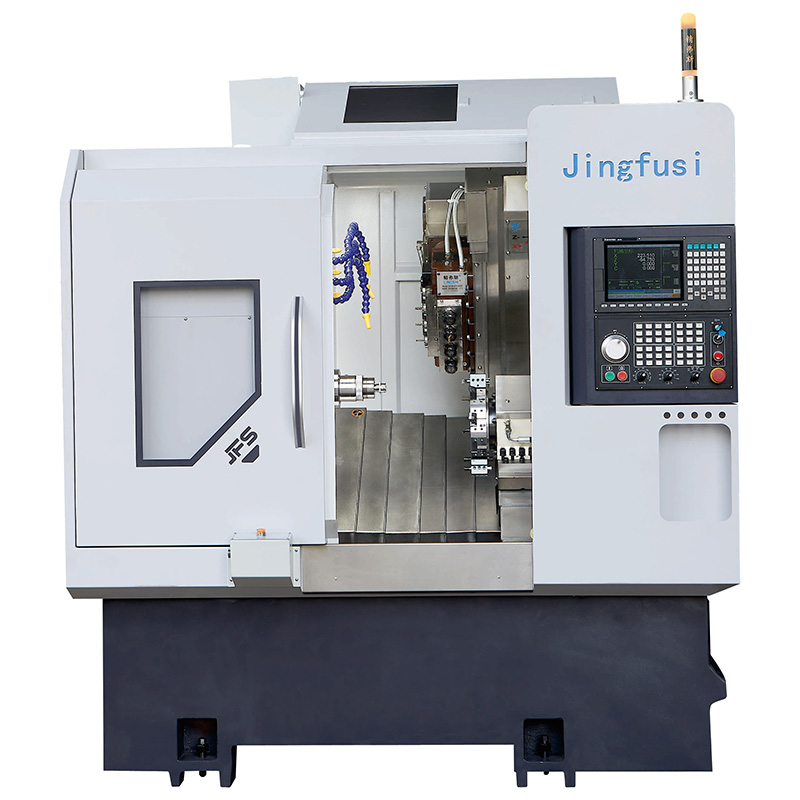

Sorvausjyrsintä CNC-sorvi

Jingfusi on sorvausmylly CNC-sorvin valmistaja. Tehtaamme on sitoutunut tarjoamaan asiakkaille korkean suorituskyvyn ja kustannustehokkaita työstökoneita. Tutkimme jatkuvasti asiakkaiden tarpeita markkinoilla ja valmistamme tuotteita, jotka vastaavat heidän todellisia käyttötarpeita, ansaitsemme kiitosta monilta alan käyttäjiltä. Tervetuloa vierailemaan tehtaallamme!

Malli:CK46/52-4+4+Y

Lähetä kysely

Tuotteen Kuvaus

Jingfusi on sorvaustehdas CNC-sorvitehdas. Seuraavat ovat tuotteemme pääominaisuudet:

• Konekäyttöisiin revolvereihin verrattuna työstökoneemme tarjoaa suuremman nopeuden, tarkkuuden ja paremman pintakäsittelyn pienten ja keskikokoisten osien työstyksessä.

• Voimapäässämme on 65 mm:n akseliväli ja pistokerakenne, mikä tekee voimanpään tai laakereiden vaihtamisesta helppoa, mikä yksinkertaistaa rutiinihuoltoa.

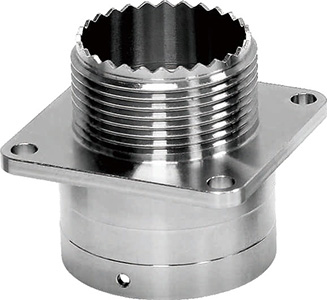

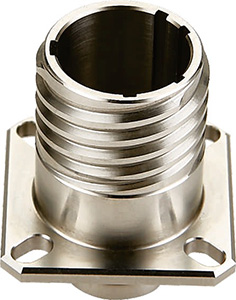

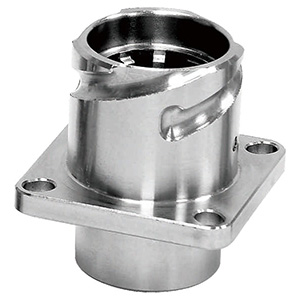

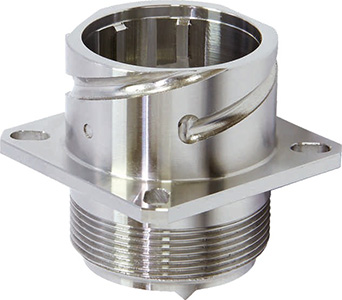

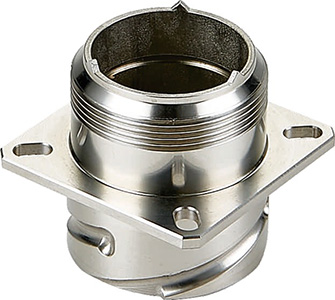

• Työstökoneellamme voidaan työstää monimutkaisia materiaaleja, kuten ruostumatonta terästä, titaaniseoksia ja hiiliterästä.

Pääerittely

Sorvin malli		yksikkö	CK46-4+4+Y	CK52-4+4+Y	Remart
Käsittelykapasiteetti	Yaxis Max.nopea ajonopeus	mm	O480	O480
	Suurin virityshalkaisija	mm	Q80	Q80
	Max kääntöpituus	mm	320	320
Kara	Karan keskiosa korkealla maadoitettuna	mm	1150	1150
	Karan nenä	-	A2-5	A2-6
	Karan reiän halkaisija	mm	056	066
	Tankomateriaalin enimmäismäärä	mm	O45	051
	Karan maksiminopeus	rpm	4500	4000
	karamoottorin vääntömomentti	Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	Valinnainen integroitu 11kW/60Nm Valinnainen integroitu 22kW/170Nm

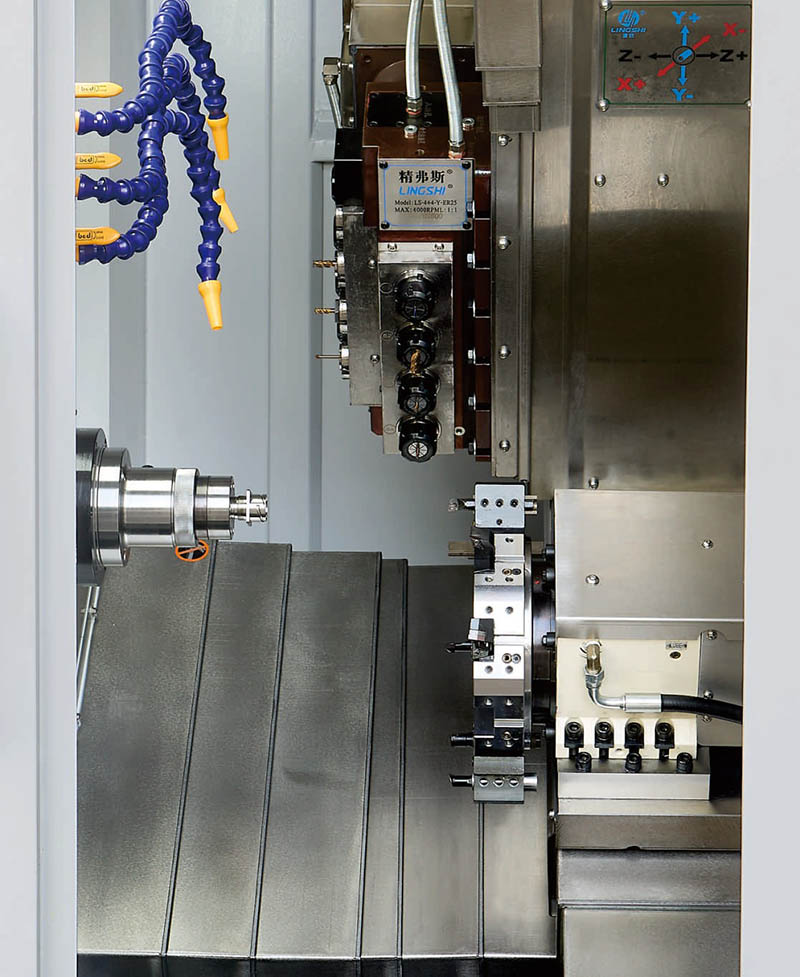

Power Torni	Tehopään kokoonpanomalli		Kiinteä 4+säteen suunta4+aksiaalisuunta4	oin
	Tehokas päämoottori	Kw/N.m	SYNTEC 1,7Kw/8,34N.m	4000 yleisesti käytetty	Kaksi moottoria käyttää kahdeksaa tehopäätä
	Akselien välinen etäisyys	mm	65	65
	Tehopään suurin nopeus	r/mm	5000	5000	4000 yleisesti käytetty
	Työkalun asennustapa teholla		ER25	ER25
Servo torni	Servo tornin malli		MK-63RSV-8T	MK-63RSV-8T	Valinnainen 12T
X/Z/Y-akselin syöttö	X/Z/Y-akseli Suurin nopea ajonopeus	m/my	24	24
	×/Z/Y-akselin moottorin teho/vääntömomentti	kw/N.m	YASKAWAI 1,3 KW / 8,34 Nm tai SYNTEC 1,8 KW / 11,5 Nm	YASKAWAI 1,3 KW / 8,34 Nm tai SYNTEC 1,8 KW / 11,5 Nm
	X/ZY-akselin C3-luokan ruuvit		32.32.25	32.32.25
	×/ZY-akseli olerguide rais	-	35/35/25	35/35/25
	Xaxistehokas matka	mm	800	800
	Z-akselin tehollinen liike	mm	470	470
	Yaxis tehokas liike	mm	260	260
	Interpolaatio-Y-akselin 90° tehopää kulkee karan keskustan läpi	mm	70	70
Laitteiden tekniset tiedot	Koneen nettopaino	kg	3400	3500
	Koneen kokonaisteho	KW	13	16.5
	Kone P×L×K	mm	2200×1580 x 1900	2200×1580×1900

Työstökonetta optimoidaan jatkuvasti; katso yllä olevat parametrit koneen todellisista tiedoista.

Valinnaiset tuotteet

Konfigurointikohde		CK46-4+4+Y	CK52-4+4+Y
Pääkara	Mekaaninen kara	●	●
Pääkara	Sähköinen kara	O	O
ohjain	SYNTEC ohjain	●	●
ohjain	FANUC ohjain		O
Syöttöakseli	Yaskawa	●	●
Syöttöakseli	SYNTEC	O	O
Kiinnitys	Vedä puristin taaksepäin	●	●
Kiinnitys	Heittää	O	O
huuhtele	8 työpistettä	●	●
huuhtele	Tehokas päämoottori	O	O
Apulaitteet	Osat keräävät laitteen	O	O
	Sorvin malli	O	O
	Hakkeen kuljetin	O	O
	Automatisoitu robotti	O	O
	Öljysumun erotin	O	O
