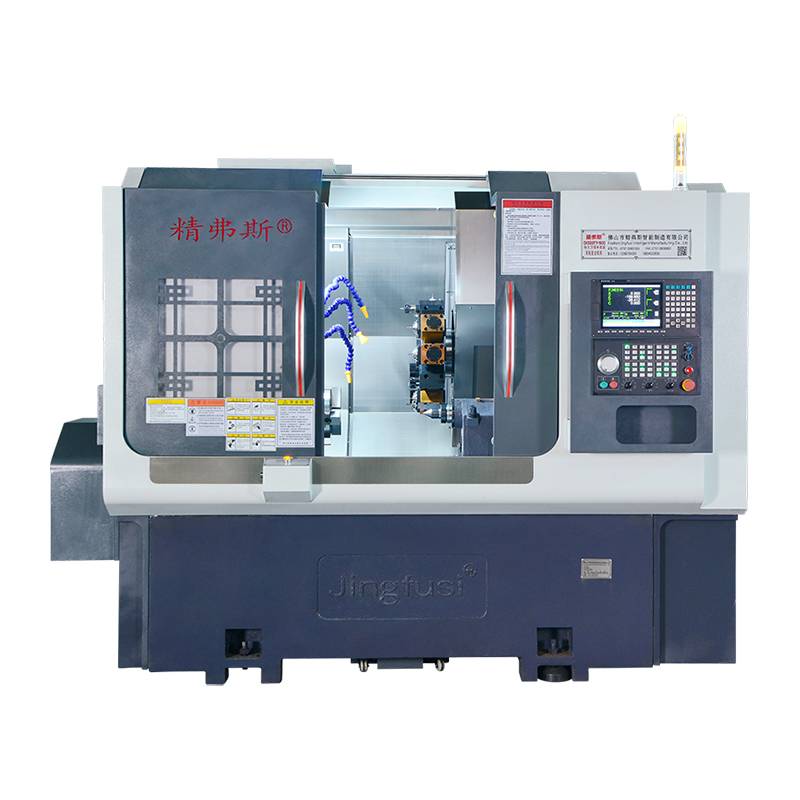

Kääntäminen jauhamisen yhdistelmäpeän kone

Jingfusi -korkealaatuisessa kääntymiskomposiittisorvikoneessa on suunnittelussa joustava karan, joka pitää apumekanismin, mikä parantaa jäykkyyttä osan käsittelyn aikana. Suora työkalumuutosjärjestelmä eliminoi monimutkaisten työkalumuutosohjelmien tarpeen ja vähentää työkalujen vaihto -ajan, mikä johtaa käyttäjille tehokkaaseen käsittelyyn ja kustannussäästöihin. Tämä innovatiivinen suunnittelu ei vain paranna koneen yleistä vakautta toiminnan aikana, vaan myös virtaviivaistaa työkalumuutosprosessia, mikä tekee koneistusten työnkulusta tehokkaamman ja taloudellisesti edullisemman käyttäjille.

Malli:CK52DTY

Lähetä kysely

Tuotteen Kuvaus

Jingfusis -toimittajien kääntämiskomposiittikone, joka sisältää eam ei ole epätoivoisesti kääntämisen, jyrsinnän, poraamisen, tylsän, napauttamisen ja monien muiden toimintojen yhdeksi, monipuoliseksi laitteeksi. Tämä kone, joka pystyy suorittamaan pääty- ja sivujauhat, poraus, napauttaminen ja komposiittiprosessointi, sopii erityisen hyvin monimutkaisisiin muotoihin ja vaativiin tarkkuusmäärityksiin. Se on erinomainen käsittelemällä pyörivien osien kattavia prosessointitarpeita suorittamalla kaikki tai suurin osa vaadituista toiminnoista yhdessä kiinnittimessä. Tämä varmistaa paitsi poikkeuksellisen tarkkuuden, mutta myös parantaa tehokkuutta, mikä johtaa viime kädessä koneistusprosessin kustannusten vähentämiseen.

Jauhamiskomposiittikoneiden kääntämisen keskeiset ominaisuudet:

1.Well-suunnittelema järjestely runsaalla sisätilalla.

2. Korkean tarkkuuden, itsenäisen karan rakenteen ja nopean hydraulisen kiertojärjestelmän yhdistäminen varmistaen huippuluokan suorituskyvyn.

3.Suuri työkalun nopeat ominaisuudet.

Koneen matkakaavio

Tuotetiedot

Parametriluettelo

esine	Sorvin malli	yksikkö	CK52Dty	CK76dty	CK46dty
Käsittely	Karan suurin pyörimishalkaisija	mm	Ø 700
	Suurin kääntöympyrän pituus	mm	520
	Suurin palkin halkaisija	mm	Ø 55	Ø 72	Ø 45
pääakseli	Maksimaalinen karan nopeus	r/min	4200 (asetus 3500)	3200 (asetus 2000)	6000 (sarja 4500)
	Karan pään tyyppi		A2 - 6	A2 -8	A2 - 5
	Karan läpi reikän halkaisija	mm	Ø 66	Ø 86	Ø 56
syöttää	X/z/y -akselin suurin isku	mm	260/500/± 60
	90 ° voimanpää kulkee karan keskustan läpi	mm	30
	X/Z/Y -akselin suurin nopea liike	m/minun	24 (asetus 16)/ 24 (asetus 16)/ 14 (asetus 8)
	X/z/y -akselin ruuvitanko	mm	40
	X/z/y -akselin rullaradalla	mm	35/45/35
Voimalaitos	Teho tornimalli (tehotorni)	Bmt	BMT55
	Voimanpäällikkö	On	ER32
	Kiinteä työkalun pidike koko	mm	25x25
	Porauspidike varren halkaisija	mm	Ø32
sähkökoneet	Päämoottorin teho/vääntömomentti	KW / nm	11 kW/arvioitu 72 nm	15 kW/arvioitu 98 nm	7,5 kW/arvioitu 47 nm
	X/z/y -akselin moottorin teho/vääntömomentti	KW / nm	Yaskawa 2,9 kW /18.6nm， Optional New Generation3.1 kW /15Nm
	Tornitehon päämoottorin voima/vääntömomentti	KW / nm	Uuden sukupolven 3,1 kW/15 nm
	Torremitehoisen moottorin enimmäisnopeus	r/min	6000 (asetus 4000), yleinen nopeus ≤4000
	Virtapään moottorin teho/vääntömomentti	KW / nm	3,1 kW/15 nm
	Torni -työkalun teho/vääntömomentti moottorin muuttaminen	KW / nm	Uusi sukupolvi1.0 kW /3.1nm
Takajoukko	Hännänhalvaus	mm	520
	Maksimishahnoshahmo	mm	100
	Hännän yläosa neulan kartioreikä kapene	Mk	Mohs 5#
	Suurin etäisyys kärjen ja istunnon välillä	mm	690
muut	Karan paikannusjarrulaite		Hydraulinen, valinnainen ohjelmoitava
	Sängyn kaltevuus	°	30 ° tai 15 °
	Työstötyökalun pituus x leveys x korkeus	mm	2500x1680x1900
	Koko koneen kokonaispaino	Kg	5000 kg
	Kokonaisvoima	kw	20
	Keskimääräinen virrankulutus	KW / H	3
