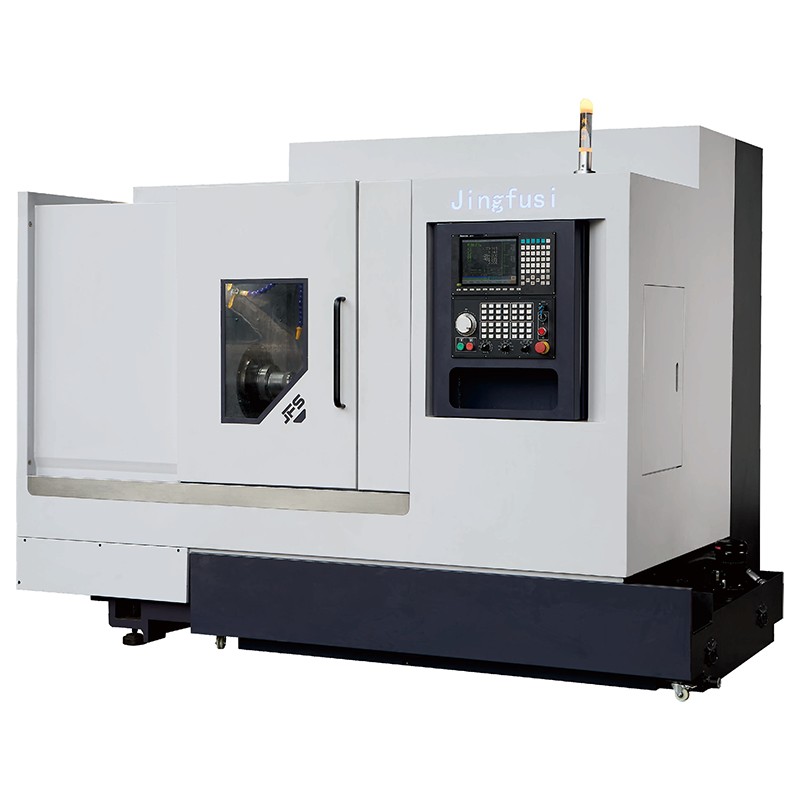

Twin Spinle Power Torni CNC-sorvi

Jingfusi on ammattimainen Twin Spindle Power Turret CNC-sorvin valmistaja. Sillä on hyvä prosessointikyky ja työstökoneiden käyttöikä. Sivulastun poisto ja takalastun poisto on integroitu yhdeksi malliksi, joten työntekijät voivat asentaa sen millä tahansa tavalla.

Malli:CK46/52-46DTY

Lähetä kysely

Tuotteen Kuvaus

Valmistajana Jingfusi tarjoaa asiakkailleen korkealaatuista Twin Spindle Power Turret CNC -sorvia. Tuotteemme ominaisuudet ovat seuraavat:
· Samoissa olosuhteissa konfiguraatio, valurakenne, valuvanheneminen, kokoonpanotarkkuus jne: virtuaaliakselilla on vahvempi jäykkyys kuin pystysuoralla Y-akselilla;
·VirtuaaliY-akselin pyöreyttä on helpompi säätää kuin pystysuoran Y-akselin;
· Pystysuuntaisen Y-akselin veto on helpompi pidentää kuin virtuaalisen Y-akselin;
· Pystysuuntaisen Y-akselin koneistettu pintavaikutus on parempi kuin virtuaalisen Y-akselin;
· Pystysuuntaisen Y-akselin ohjelmointi on helpompaa kuin virtuaalisen Y-akselin ohjelmointi.
· 0° tehopää voi normaalisti toimia 8000 rpm:llä ja 90° tehopää voi normaalisti toimia 6500 rpm:llä.

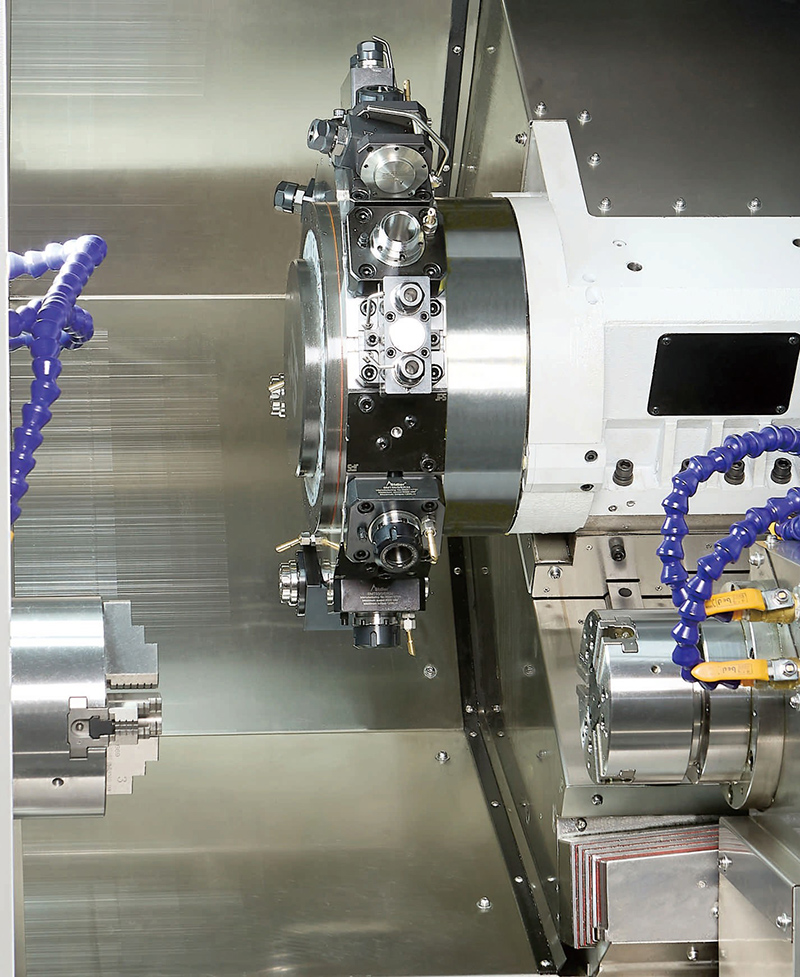

· Tornissa ei ole vaihdemoduulin voimansiirtoa, mikä eliminoi lämmönlähteen ja varmistaa koneistustarkkuuden.

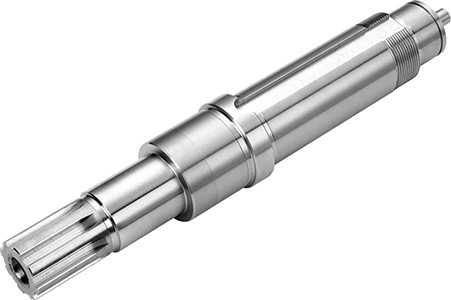

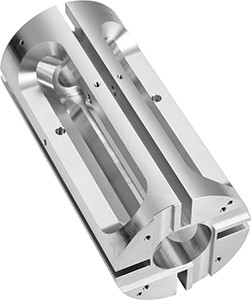

· Jyrsintä- ja sorvaustoiminnolla voidaan työstää monimutkaisia materiaaleja, kuten ruostumatonta terästä, titaaniseoksia ja hiiliterästä.
· Lastunpoistomenetelmä: Sivulastun poisto ja takalastun poisto on integroitu ja ne voidaan asentaa mielivaltaisesti.
· Integroitu valu käy läpi hehkutuksen, tärinäajan ja muita vanhentamisprosesseja, jotta varmistetaan pitkäaikainen vakaa työstö ja koneesta toiseen käyttöikä.

Pääerittely

Sorvin malli		yksikkö	CK46-46DTvitualY-akseli	CK52-46DT vitualY-akseli	Remart
Koneistuskapasiteetti	Suurin kääntöhalkaisija sängyn päällä	mm	0700	0700	Levy
	Suurin kääntöhalkaisija	mm	0300	0300
	Max kääntöpituus	mm	480	480
Pääkara	Karan hydrauliistukka	tuumaa	6"	8"
	Karan keskikorkeus maasta	mm	1050	1050
	Karan nenä	-	A2-5	A2-6
	Karan reiän halkaisija	mm	Ø56	Q66
	Tangon materiaalin suurin halkaisija	mm	Ø45	051
	Karan maksiminopeus	rpm	4500	4000
	Karan moottorin teho/vääntömomentti	Kw/N.m	11KW/72 Nm	11KW/143N.m
vastakara (sähkömoottorin kara)	vastakaran hydrauliistukka	tuumaa	6"	6"
	vastakaran nenä	-	A2-5	A2-5
	vastakaran suurin asetettu nopeus	rpm	4000	4000
	Karan moottorin teho/vääntömomentti	Kw/N.m	11Kw /75Nm	11/75
vastakara (sähkömoottorin kara)	Power torni malli	T	BMT55-16T	BMT55-16T	JFS:n sisäänrakennettu suoravetotorni
	Virtuaalinen Y-akselin tehollinen liike	Kw/N.m	7,5/22 tai 11kw/4,2km
	Tornin tehomoottorin suurin nopeus	rpm	8000 tai 6000
X/Z/Yaxis syöttö	Suurin nopea ajonopeus	m/my	24	24
	XZ1Y-akselin moottorin teho/vääntömomentti	Kw/N.m	3.1/15	3.1/15
	Z2-akselin moottorin teho/vääntömomentti	Kw/N.m	2.4/11.5	2.4/11.5
	XZ1/Z2/Y-akselin C3-luokan pallomiehistöt	-	32/40/32/40	32/40/32/40
	×/Z1/Z2/y-akselin rullan ohjauskiskot	-	35/45/45/45	35/45/45/45
	X-akselin maksimiliike	mm	500	500
	Z1-akselin maksimiliike	mm	530	530
	Z2-akselin maksimiliike	mm	500	500
	Virtuaalinen Y-akselin tehollinen liike	mm	+48,-52	+48,-52
	Virtuaalinen Y-akselin 90° käyttöpään siirtymä karan keskipisteeseen	mm	-37	-37
Laitteen tekniset tiedot	Koneen nettopaino	kg	5500	5600
	Koneen kokonaisteho	KW	30	34
	Kone P×L×K	mm	2600x2050x2040	2600x2050x2040

Työstökonetta optimoidaan jatkuvasti; katso yllä olevat parametrit koneen todellisista tiedoista.

Valinnaiset tuotteet

Valinnaiset tuotteet
Konfigurointikohde		CK46-46DT virtuaalinen Y-akseli	CK52-46DT virtuaalinen Y-akseli
Pääkara	Mekaaninen kara	●	●
Pääkara	Sähköinen kara	O	O
ohjain	SYNTEC ohjain	●	●
Syöttöakseli	Yaskawa	O	O
Syöttöakseli	SYNTEC	●	●
huuhtele	Suoraveto nopea moottori	●	●
	Taiwan Mykunin voimatorni	O	O
	Saksa Merkki SAUTER voimatorni	O	O
Kiinnitys	Vedä puristin taaksepäin	●	●
Kiinnitys	Heittää	O	O
Apulaitteet	Osat keräävät laitteen	O	O
	Sorvin malli	O	O
	Hakkeen kuljetin	O	O
	Automatisoitu robotti	O	O
	Mekaaninen kara	O	O
