Käännä koneistuskone
  • Käännä koneistuskone Käännä koneistuskone

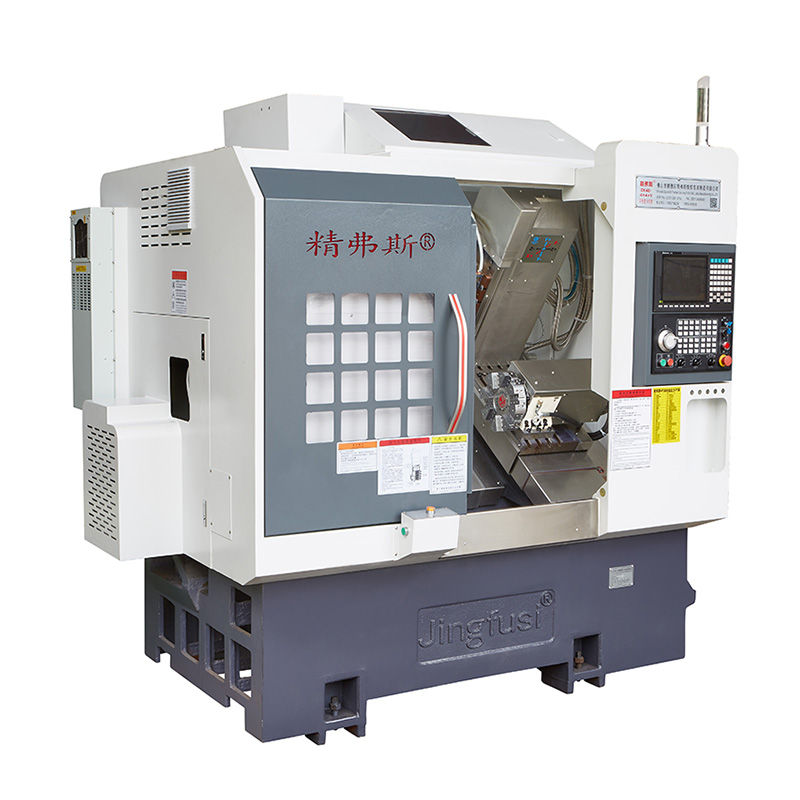

Käännä koneistuskone

Jingfusi®-käännösmyynnin koneistuskone on erityisen sopiva monimutkaisten muotojen osien, kuten mikrokomponenttien, mikropalvelien, elektronisten liittimien, lasien, kellojen ja erilaisten laitteistotarvikkeiden, massatuotantoon.
Malli:CK52-5+5+Y

Lähetä kysely

Tuotteen Kuvaus

Kääntömylly koneistuslaitteella on suuren tarkkuuden ja korkean hyötysuhteen ominaisuudet. Se voi siirtyä ohjausholkin ja ilman opas -holkin välillä, suorittaa asianmukaisen prosessoinnin työkappaleen pituuden mukaisesti ja sillä on kohtuullinen rakenne. Kaikki kolme akselia käyttävät lineaarisia valssausoppaita, joilla on hyvä kulumisvastus ja suuri tarkkuus. Servomoottorin ohjaamana lineaarisella työkalurakenteella on nopea työkalumuutos, CNC -järjestelmällä on täydelliset toiminnot ja se on helppo hallita. Ohjausholkkiton prosessointi ei vaadi hiomamateriaaleja, ja se voi käsitellä palkkeja, joilla on nopea ja suuri tarkkuus, ja jäljellä oleva vähimmäismateriaali on vain 30 mm. Valinnainen sivuprosessointilaite voi toteuttaa poraus- ja jauhamisprosessit.


Koneen matkakaavio

Turn-Mill Machining Machine

Tuotetiedot

Turn-Mill Machining Machine

Parametriluettelo

esine sisältö yksikkö CK46-5+5+Y CK52-5+5+Y
Käsittely Keinua sängyn yli mm Ø 500
Suurin kääntöympyrän pituus mm 320

Suurin palkin halkaisija		 mm Ø 45 Ø 51 ~ 55
pääakseli Maksimaalinen karan nopeus r/min 6000 (asetettu arvoon 4000) 4500 (asetettu arvoon 3500)
Karan pään tyyppi
A2-5 A2-6
Karan läpi reikän halkaisija mm Ø 56 Ø 66
syöttää X/z/y -akselin suurin isku mm 800/470/310
X/Z/Y -akselin suurin nopea liike m/minun 24 (asetus 18)/24 (asetus 18)/15 (asetus 8)
X/z/y -akselin ruuvitanko mm 32/32/25
X/z/y -akselin kisko mm 35/35/25
Veitsistorni Kahdeksan aseman torni Tietokoneet 8 asemaa, voidaan varustaa kaksoisreiän työkalupidikkeillä, valinnainen 12 asemalla
Sähköpää Power Head -työkalujen pitämislomake
ER25
Suurin voimapään nopeus r/min 6000 (asetettu arvoon 4000), voidaan yleisesti käyttää tuotteiden käsittelemiseen 4000
Suurin asennusporaus- ja jauhamishalkaisija mm Ø 16
Etäisyys voimanpään akselin ja akselin välillä mm 65
sähkökoneet Päämoottorin teho/vääntömomentti KW / nm 7,5 kW/47,75 nm, valinnainen 11kW/70,03 nm teräsosille
X/z/y -akselin moottorin teho/vääntömomentti KW / nm Yaskawa 1,8 kW/11,5 nm. Valinnainen uusi sukupolvi 2,4 kW/arvioitu 11,5 nm
X/z Power Head -moottorin teho/vääntömomentti KW / nm 2,4 kW/11,5 nm
Enimmäisnopeus Pään moottori r/min 5000
muut Karan paikannusjarrulaite
hydraulinen paine
Sängyn kaltevuus ° 35 °
Veitsen pöytälevyn pituus x leveys mm 700x290
Työstötyökalun pituus x leveys x korkeus mm 2200x1580x2000
Koko koneen kokonaispaino Kg 3430
Kokonaisvoima kw 13
Keskimääräinen virrankulutus KW / H 2

Työkalun tarkkuus

Koneen tarkkuus, Jingfus -tekijästandardi ：
Tärkein testikohta Kaavio Tehdasstandardi
Karan säteittäinen lyönti Turn-Mill Machining Machine Tunnista ulomman kartion runo 0.0035
X-akselin toistopaikka Turn-Mill Machining Machine Tunnista X-akselin toistuva sijainti. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen. 0.003
Z-akselin toistoasento Turn-Mill Machining Machine
 Tunnista toistuva sijainti Z -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen. 0.003
Y-akselin toisto-sijainti Turn-Mill Machining Machine Tunnista toistuva sijainti Y -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen. 0.004
C -akselin toistoasento Turn-Mill Machining Machine Tunnista C-akselin kiinteän pisteen uudelleen sijoittaminen, Huomaa: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja havaitsemaan sitten toistuva paikannus 20 kaari sekuntia
C -akselin asento kierto Turn-Mill Machining Machine  Tunnista C-akselin satunnainen sijaintitarkkuus, HUOMAUTUS: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja tarkista sitten toistuvat asetukset 72 kaari sekuntia
Power Head Pliming Beat Turn-Mill Machining Machine Kartion lyönti 0.015
Power Head Pliming Beat Turn-Mill Machining Machine
 Puristaminen 0.01
Jos asiakas haluaa testata X/Z/Y -akselin ISO- tai VD1 -tarkkuuden, se määritetään sopimuksen kirjoittamishetkellä. Asiakkaan on testattava tämä esine samanaikaisesti Jingfusi -tehtaan alkuperäisen hyväksymisen.
