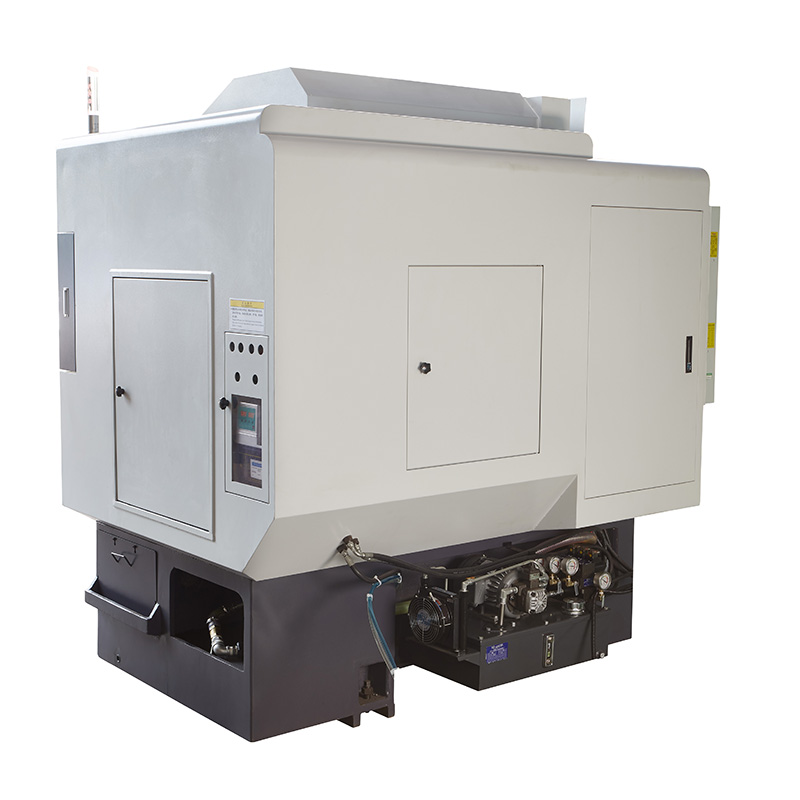

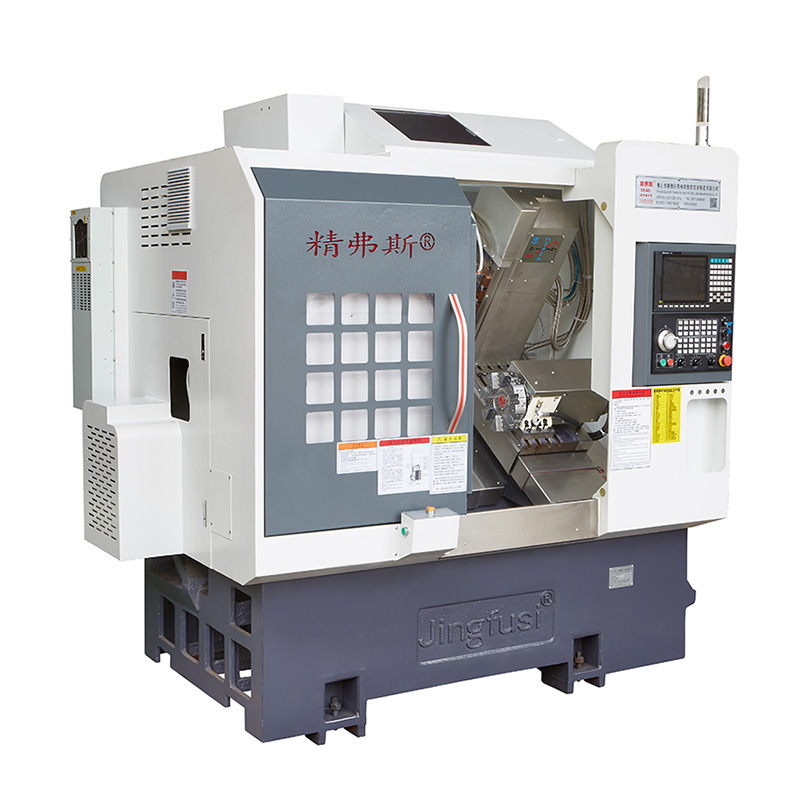

  • Sorvaus- ja jyrsintäkonetyökalu - 0 Sorvaus- ja jyrsintäkonetyökalu - 0
  • Sorvaus- ja jyrsintäkonetyökalu - 1 Sorvaus- ja jyrsintäkonetyökalu - 1

Sorvaus- ja jyrsintäkonetyökalu

Voit olla varma, että ostat sorvaus- ja jyrsintäkonetyökalun tehtaaltamme, ja tarjoamme sinulle parhaan myynnin jälkeisen palvelun ja oikea-aikaisen toimituksen. Tehtaamme kieltäytyy hyväksymästä muita asiakkaan huonolaatuisia kokoonpanoja, koska kokoonpano on erilainen. on hankalaa laaduntarkastusstandardien laatimisessa. vaikuttaa työstökoneen laatuun ja käyttöikään sekä myynnin jälkeisen palvelun tehokkuuteen ja kustannuksiin.

Malli:CK52-4+4+Y

Lähetä kysely

Tuotteen Kuvaus

Seuraavassa esitellään korkealaatuinen Jingfusi® sorvaus- ja jyrsintäkonetyökalu, jonka toivon auttavan sinua ymmärtämään sitä paremmin. Tervetuloa uudet ja vanhat asiakkaat jatkamaan yhteistyötä kanssamme paremman tulevaisuuden luomiseksi!


Koneen ajokaavio



tuotteen yksityiskohdat



Parametriluettelo

kohde Sorvin malli yksikkö CK46-4+4+Y CK52-4+4+Y
Käsittelyn laajuus Keinu sängyn päällä mm Ø 500
Kääntyvän ulkokehän enimmäispituus mm 320
Tangon enimmäishalkaisija mm Ø 45 Ø 51 ~ 55
pääakseli Karan päätyyppi
A2-5 A2-6
Karan läpimenevän reiän halkaisija mm Ø 56 Ø 66
Karan maksiminopeus rpm 6000 (asetettu arvoon 4500) 4500 (asetettu arvoon 3500)
syöttää X/Z/Y-akselin tehollinen liike mm 800/470/260

X/Z/Y-akselin maksiminopea liike		 m/min 24 (asetus 18) / 24 (asetus 18) / 15 (asetus 8)
X/Z/Y-akselin ruuvitanko mm 32.32.25
X/Z/Y-akselin kisko mm 35/35/25
Veitsi torni
 Kahdeksan aseman torni PCS 8 asemaa, voidaan varustaa kaksireikäisillä työkalupitimillä, lisävarusteena 12 asemalla
Tehopää Sähkötyökalun pitomuoto
ER25
Sähkökäyttöinen työkalu PCS Z-akseli 4+X-akseli 4, 4 lisäkiinteää työkalunpidintä asennettuna
Tehopään suurin nopeus rpm 6000 (asetettu 4000:ksi), voidaan yleisesti käyttää tuotteiden käsittelyyn alkaen 4000
Etäisyys voimanpään akselin ja akselin välillä mm 65
sähkökoneet Päämoottorin teho/vääntömomentti KW/Nm Uusi sukupolvi 7,5 kW, 47,75 NM. Teräsosat, joiden käsittelykapasiteetti on yli 80, voidaan valinnaisesti varustaa teholla 11 kW, 70,03 Nm
X/Z/Y-akselin moottorin teho/vääntömomentti KW/Nm 1,3 kW / 8,39 NM
X/Z tehopään moottorin teho/vääntömomentti KW/Nm 1,7 KW/8NM
Tehopään moottorin suurin nopeus rpm 5000
muu Karan asennon jarrulaite
hydraulinen paine
Sängyn kaltevuus ° 35°
Työstökoneen pituus x leveys x korkeus mm 2200x1580x1900
Koko koneen kokonaispaino KG 3430
Kokonaisteho kw 13
Keskimääräinen virrankulutus kw/h 2

Työstökoneiden tarkkuus

Koneen tarkkuus, Jingfus-tekijän standardi:
Tärkeä testikohde Kaaviokuva Tehdasstandardi
Karan säteittäinen lyönti Tunnista ulomman kartion loppuminen 0.0035
X-akselin toistoasento Tunnista X-akselin toistuva paikannus. Huomautus: Ennusta ensin noin 50 kertaa kylmän ja kuuman moottorin virheiden kompensoimiseksi ja havaitse sitten toistuva paikannus. 0.003
Z-akselin toistoasento
Tunnista toistuva paikoitus Z-akselilla. Huomautus: Ennusta ensin noin 50 kertaa kylmän ja kuuman moottorin virheiden kompensoimiseksi ja havaitse sitten toistuva paikannus. 0.003
Y-akselin toistokohta Tunnista toistuva paikoitus Y-akselilla. Huomautus: Ennusta ensin noin 50 kertaa kylmän ja kuuman moottorin virheiden kompensoimiseksi ja havaitse sitten toistuva paikannus. 0.004
C-akselin toistokohta Havaitse C-akselin kiinteän pisteen uudelleenasemointi, huomaa: ennusta ensin noin 50 kertaa kylmän ja kuuman moottorin virheen korjaamiseksi ja havaitse sitten toistuva paikannus 20 kaarisekuntia
C-akselin asema pyörivä   Tunnista C-akselin satunnaisen asennon tarkkuus, huomautus: ennusta ensin noin 50 kertaa kylmän ja kuuman moottorin virheiden kompensoimiseksi ja tarkista sitten toistetut asetukset 72 kaarisekuntia
Tehopään kiristyslyönti Kartio lyö 0.015
Tehopään kiristyslyönti
Puristuslyönti 0.01
Mikäli asiakas haluaa testata X/Z/Y-akselin ISO- tai VD1-tarkkuutta, se määritetään sopimusta tehtäessä. Asiakkaan on testattava tämä tuote samaan aikaan kun Jingfusi Factory hyväksyy ensimmäisen kerran.
