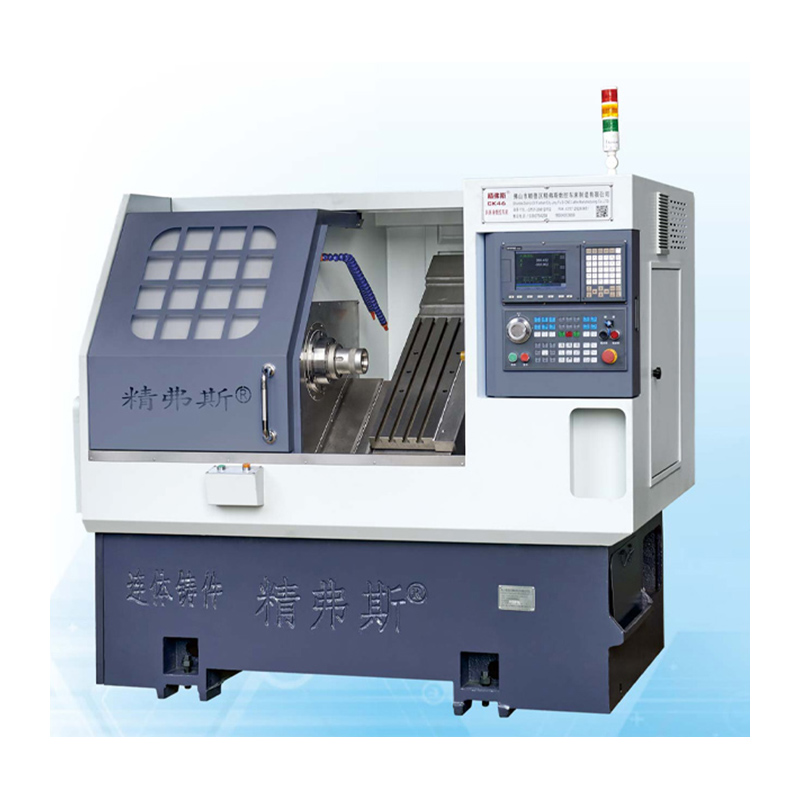

Kääntyvä virkayhdiste CNC-sorvi

Jingfusi®-kääntömyllyyhdistelmäyhdistelmä CNC-sorvin määrittelevä näkökohta on sen kalliova ja joustava rakenne. Tämä varmistaa, että vaativimmista työmääristä riippumatta se ylläpitää horjumatonta tarkkuutta ja johdonmukaista suorituskykyä. Tämä kone, joka ylpeilee raskaan sängyn ja lineaaristen opaskiskojen kanssa, on muotoiltu pitkäikäisyyden vuoksi ja tarjoaa luotettavia tuloksia, jotka ylittävät kaikki odotukset.

Malli:CK76DTY

Lähetä kysely

Tuotteen Kuvaus

Kääntyvä viritysyhdiste CNC-sorvien tuotanto Johdanto

Jingfusi®-valmistajan toimittama korkealaatuinen kääntämismyymäläyhdiste CNC-sorvi on lopullinen ratkaisu tarkkuuden koneistukseen ja valmistukseen.

Periaatteessa tämän huippuluokan kääntymismyymäläyhdisteen CNC-sorvin perusarvo on tarjota vertaansa vailla olevaa tarkkuutta, tehokkuutta ja monipuolisuutta selviytyäkseen nykyaikaisten valmistusprosessien vaikeuksista. CNC-mylly-käännöksen sorvi käyttää huippuluokan tekniikkaa suorittaakseen ja nopeasti erilaisia operaatioita, kuten kääntäminen, jyrsintä, poraus ja napautus.

Paitsi, että kytkentäyhdiste CNC-sorvi on myös varustettu nopealla karan moottorilla, jotta varmistetaan nopeampi ja tarkempi leikkausnopeus prosessoinnin aikana. Tämä ominaisuus on erityisen kriittinen monimutkaisissa koneistustehtävissä, koska se voi vähentää merkittävästi tuotantojaksoa säilyttäen samalla korkean tarkkuuden.

Lisäksi tämän työstötyökalun sisäänrakennettu CNC-ohjausjärjestelmä omaksuu käyttäjäystävällisen suunnittelun, joten sekä aloittelijoille että kokeneille operaattoreille on helppo ja nopea suorittaa koneistusasennus ja käyttö. Tämä ominaisuus tekee siitä ihanteellisen valinnan työpajoihin, pienyrityksiin ja jopa suuriin tuotantolaitoksiin.

Toinen kohokohta kääntymiskertomusyhdisteelle CNC-sorvi on sen tehokkaat käsittelyominaisuudet. Koska se on suuri sängyssä ja suurella etäisyydellä keskuksien välillä, se pystyy helposti käsittelemään suuria erikokoisia ja muotoisia työkappaleita vastaamaan melkein kaikkiin työstötarpeisiin.

Kääntöjohtoyhdiste CNC-sorvin parametriluettelo

esine	Sorvin malli	yksikkö	CK46dty	CK52Dty
Käsittely	Karan suurin pyörimishalkaisija	mm	Ø 600
	Suurin kääntöympyrän pituus	mm	300
	Suurin palkin halkaisija	mm	Ø 45	Ø 55
pääakseli	Maksimaalinen karan nopeus	r/min	6000 (asetus 4500)	4200 (asetus 3500)

	Karan pään tyyppi		A2-5	A2-6
	Karan läpi reikän halkaisija	mm	Ø 56	Ø 66
syöttää	X/z/y -akselin suurin isku	mm	800/400/± 60


	90 ° voimanpää kulkee karan keskustan läpi	mm	60
	X/Z/Y -akselin suurin nopea liike	m/minun	24 (asetus 18) / 24 (asetus 18) / 15 (asetus 12)
	X/z/y -akselin ruuvitanko	mm	32/32/32
	X/z/y -akselin rullaradalla	mm	35/35/35
Voimalaitos	Teho tornimalli (tehotorni)	Bmt	BMT45 ， valinnainen BMT55

	Voimanpäällikkö	On	ER25
	Kiinteä työkalun pidike koko	mm	25x25
	Porauspidike varren halkaisija	mm	Ø25
Takajoukko	Päämoottorin teho/vääntömomentti	KW / nm	7,5 kW/arvioitu 47 nm	11 kW/arvioitu 72 nm


	X/z/y -akselin moottorin teho/vääntömomentti	KW / nm	Yaskawa 1,8 kW/11,5n. Valinnainen uusi sukupolvi2.4 kW/arvioitu 11,5 nm
	Torremitehoisen moottorin enimmäisnopeus	r/min	80000 ° (tehopää ≤7000 Muutos ， 90 ° Tehopää ≤6000 muutos)
	Virtapään moottorin teho/vääntömomentti	KW / nm	8,5 kW/arvioitu 16,5 nm
	Torni -työkalun teho/vääntömomentti moottorin muuttaminen	KW / nm	Uusi sukupolvi1.0 kW /3.1nm
muut	Karan paikannusjarrulaite		hydraulinen paine


	Sängyn kaltevuus	°	35 °
	Työstötyökalun pituus x leveys x korkeus	mm	2200x1500x1900
	Koko koneen kokonaispaino	Kg	3900 kg
	Kokonaisvoima	kw	15
	Keskimääräinen virrankulutus	KW / H	3

Työkalun tarkkuus

Koneen tarkkuus, Jingfus -tekijästandardi ：
Tärkein testikohta	Kaavio	Tehdasstandardi


Karan säteittäinen lyönti		Tunnista ulomman kartion runo	0.0035


X-akselin toistopaikka		Tunnista X-akselin toistuva sijainti. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.003


Z-akselin toistoasento		Tunnista toistuva sijainti Z -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.003


Y-akselin toisto-sijainti		Tunnista toistuva sijainti Y -akselilla. HUOMAUTUS: Ensin ennusta noin 50 kertaa korvaamaan kylmän moottorin ja kuuma moottorin virhe ja havaitset sitten toistuvan paikannuksen.	0.004


C -akselin toistoasento		Tunnista C-akselin kiinteän pisteen uudelleen sijoittaminen, Huomaa: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja havaitsemaan sitten toistuva paikannus	20 kaari sekuntia


C -akselin asento kierto		Tunnista C-akselin satunnainen sijaintitarkkuus, HUOMAUTUS: Ensin ennusta noin 50 kertaa kylmän moottorin ja kuuman moottorin virheen korvaamiseksi ja tarkista sitten toistuvat asetukset	72 kaari sekuntia


Power Head Pliming Beat		Kartion lyönti	0.015

Power Head Pliming Beat		Puristaminen	0.01

Jos asiakas haluaa testata X/Z/Y -akselin ISO- tai VD1 -tarkkuuden, se määritetään sopimuksen kirjoittamishetkellä. Asiakkaan on testattava tämä esine samanaikaisesti Jingfusi -tehtaan alkuperäisen hyväksymisen.
